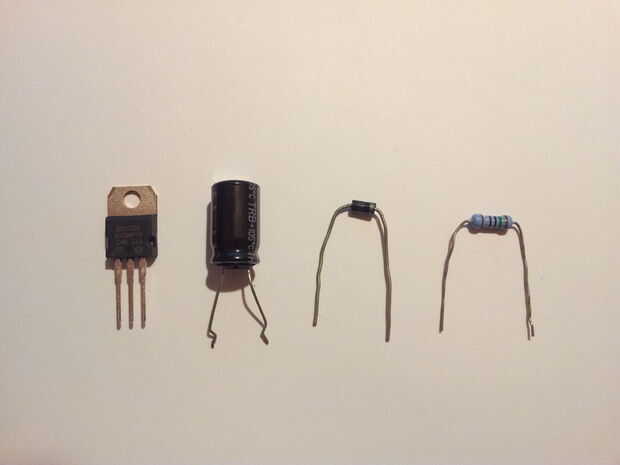

Paso 3: Piezas: electrónica
Un transistor
Elección del transistor adecuado para un proyecto es un libro entero en sí mismo. Afortunadamente, para este proyecto, probablemente deberían funcionar más transistores con una calificación actual del pulso de al menos unos pocos amperios y una hFE por encima de 40. Estoy usando un transistor Darlington BDX53B que yo tenía por ahí de otros proyectos, no es ideal, pero hace el trabajo. Un transistor TIP29 probablemente sería también trabajo.
Si está utilizando un MOSFET, debe agregar un transistor de pull-down de aproximadamente 1k después de la resistencia de puerta, de lo contrario la corriente de pull-up del Forebrain en modo de programación puede ser suficiente para disparar el MOSFET.
Si no sabes tus transistores, sugeriría aprender acerca de cómo elegir el transistor derecho o alguien preguntando sobre si un determinado transistor es adecuado para esta aplicación o no antes de continuar, como la elección equivocada puede no funcionar, dañar algo, o en el peor caso reventando en su cara.
Un condensador de
Un condensador electrolítico de aluminio largeish es necesario para suministrar algunas de las corrientes de impulso de pico cuando el solenoide se activa. El voltaje debe estar por encima de los 5V, y recomiendo al menos 470uF. Estoy usando un condensador de 2200uF 10V
Un diodo
Un diodo es necesario para evitar picos de voltaje del flyback al solenoide es cambiar. Estoy usando un diodo de uso general 1N4004
Una resistencia de
Es necesario para permitir que el microcontrolador conducir el transistor. El valor que debe usar depende del transistor se utiliza, si no sabes que resistencia utilizar, me gustaría sugerir que 150ohms probablemente trabajaría para la mayoría de dispositivos BJT, o 10ohms para un MOSFET. Estoy usando una resistencia de 150 ohm
