Campeonato de Barista preparación cronómetro • Introducción (2 / 7 paso)

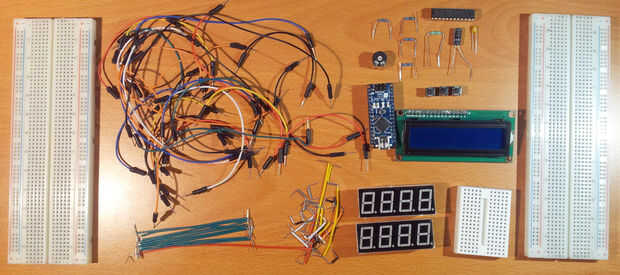

Paso 2: Lista de componentes

  • Placa compatible con Arduino (excepto Leonardo [no SPI], por [3.3 V], Esplora/Robot/Lillypads [todos diseñados para diferentes propósitos], sugiero utilizar AtMega328 base tableros como Nano rev 3.0 o Mini que tiene total compatibilidad con SPI.
  • 2 + 1 PC breadboards (agujero 2 PC 820 y protoboard mini un 170 agujero)
  • toneladas de cables de puente, tanto rígido (34 piezas) y flexibles (30 piezas),
  • 2 PC 4 dígitos 7 segmentos LED pantallas o displays de segmentos LED de dígito 7 (tipocátodo común ) de 8 pcs 1
  • controlador de pantalla de pc Maxim MAX7221 o MAX 7219 LED 1 (registro de desplazamiento)
  • 1 pc 16 × 2 dígitos LCD pantalla (Hitachi 44780 conducido)
  • 1 potenciómetro de pc 10k (lineal)
  • 3 pcs microinterruptores (pulsadores)
  • 1 condensador de tantalio pc 0,1 mF 6.3V
  • 1 condensador electrolítico de pc 10 mF 6.3V
  • 1 resistencia de 220 ohm de pc
  • 3 resistencias de 10k de PC
  • 1 resistencia de 33k de pc

Conexión de LCD alternativo:

  • 1 transistor NPN BC337 de pc
  • 1 resistencia de 270 ohmios de pc
  • 1 resistencia de pc1k

Debido a la amplia disponibilidad de componentes y diferencias geográficas entre los precios, es casi imposible adivinar el costo de este proyecto. Mina es alrededor o incluso en 30 USD con un montón de componentes encontradas en kits del arrancador barato de SainSmart. Por supuesto, originales placas de Arduino y pantallas de calidad superiores pueden obtener el precio más alto, hasta – una suposición – 70 a 80 USD.
