Camping/exterior sistema de alarma para detección de bestia y personas (6 / 17 paso)

Paso 6: El circuito: elevador de 9v

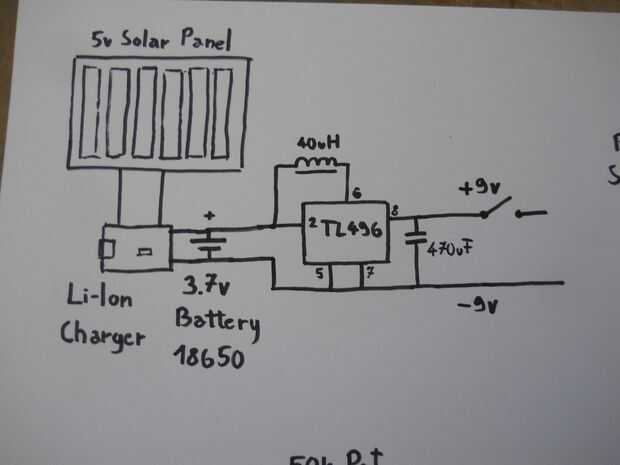

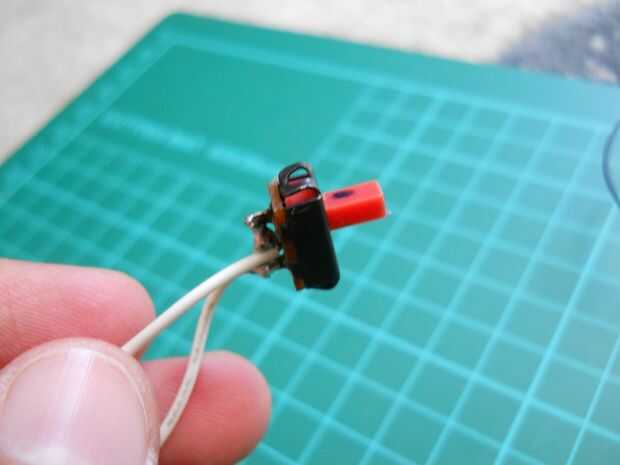

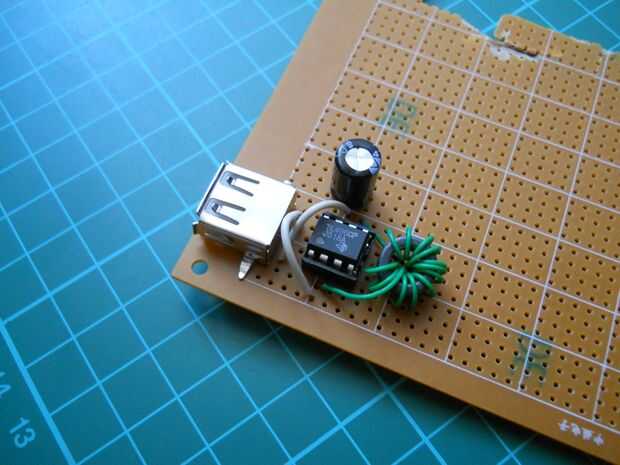

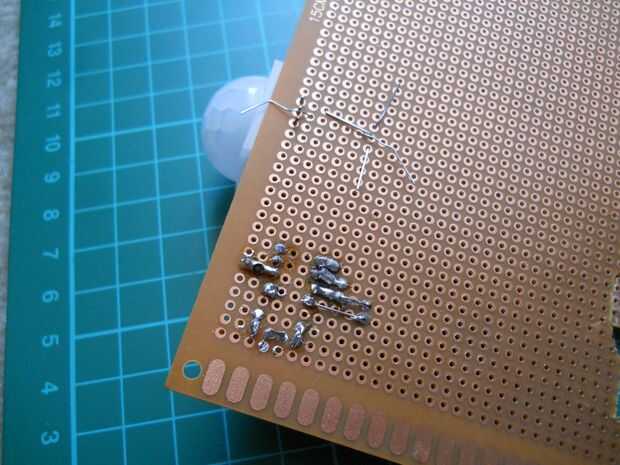

Importante: Aquí puede ver un conector USB, pero esto es modificado más adelante a un clip de batería de 9v. Por favor lo sentimos para este error. No tengo más fotos sobre esta parte porque mi cámara de descarga, pero es muy fácil de construir este circuito. El diagrama muestra todas las conexiones: pin 7 y 5 están conectados a la tierra, la tensión está conectada al pin 2 y pin 6 con un inductor de 40uF, entonces la salida es conectada a un condensador de 470uF. La tensión de salida es de 9,04 voltios para mí, esto es suficiente para conducir el Relais y el sensor.
