Paso 2: Conectar el tablero

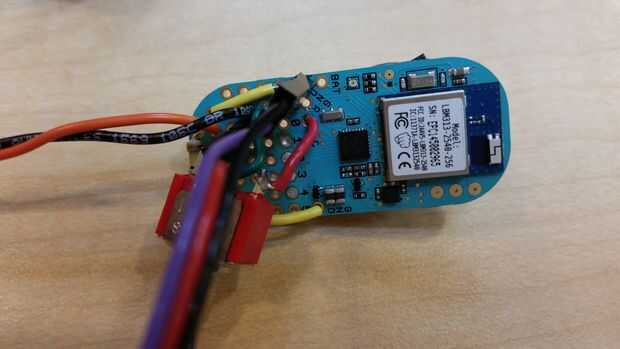

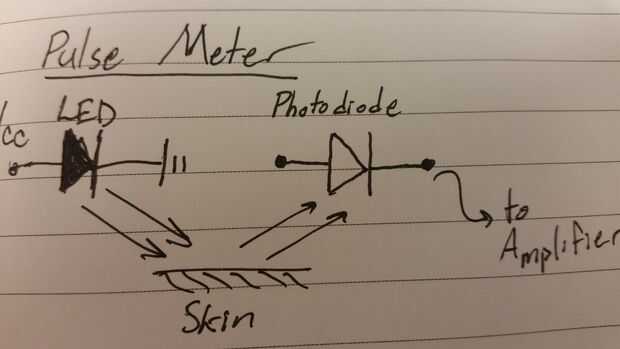

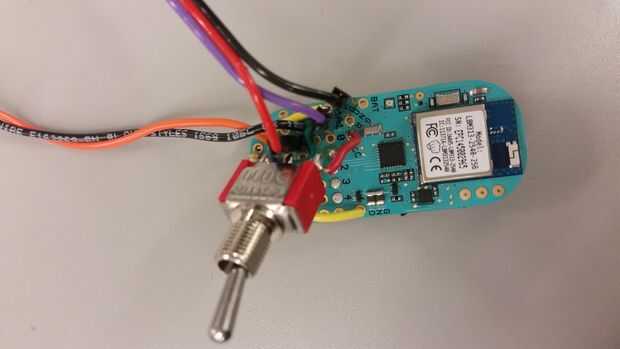

El grano de luz azul es un lindo tablero de bajo consumo de energía de bluetooth compatible con Arduino que viene con una batería de botón a bordo. Para este proyecto, conectarse dos medidores analógicos de la haba y los soldados juntos en el tablero de repuesto perf en grano. Puedes ver un físico foto y circuito diagrama aquí. Para medir la conductividad de la piel, dos centavos limpios para alambre de soldar y los conectados como se muestra en el diagrama del circuito: un electrodo está conectado a la energía, el otro se conecta a una resistencia que se conecta a tierra. El usuario sirve como un gigante resistor cuya resistencia se mide en una configuración de divisor de tensión en este circuito. Conductividad de la piel fue entrada al pin analógico 0. Nuestro medidor de latidos del corazón era prediseñado con gran parte de la amplificación necesaria para obtener una señal buena del latido del corazón, para que los datos fueron directamente al pin analógico A1.

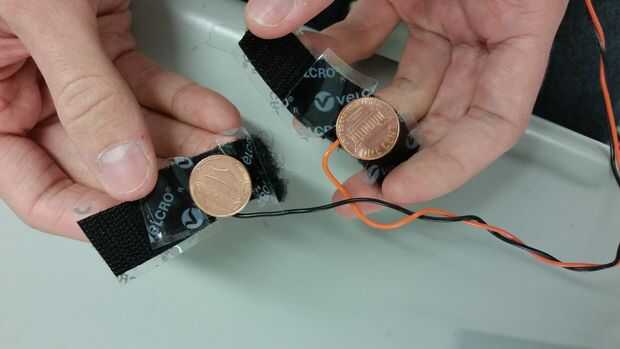

Puedes ver la manera atamos nuestros electrodos y medidor de luz a los dedos: simplemente les envuelto en un anillo de velcro. Todo el dispositivo, de hecho, está atado a una banda de velcro en la muñeca.
