Camuflado de Libertador de la fuente de alimentación (5 / 8 paso)

Paso 5: Romper el enchufe de teléfono celular.

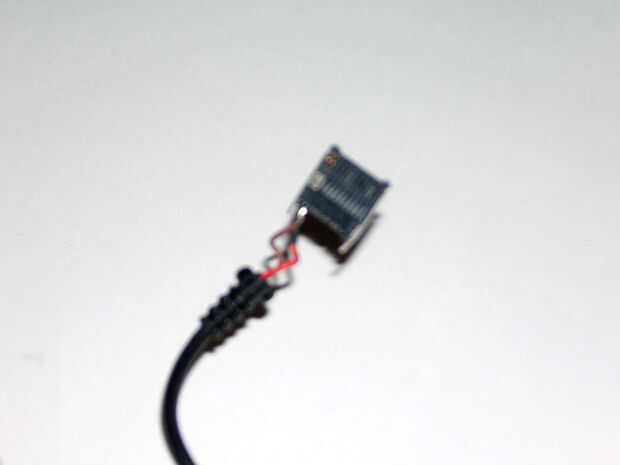

Empezar por romper en el soporte que se monta con el teléfono celular. ¿Qué ves? Si ves un cable rojo y negro (o en mi caso rojo y marrón) estás en el negocio. Probablemente usted debe comprobar para asegurarse de que el rojo es más y que el negro es tierra con un multímetro o un LED.

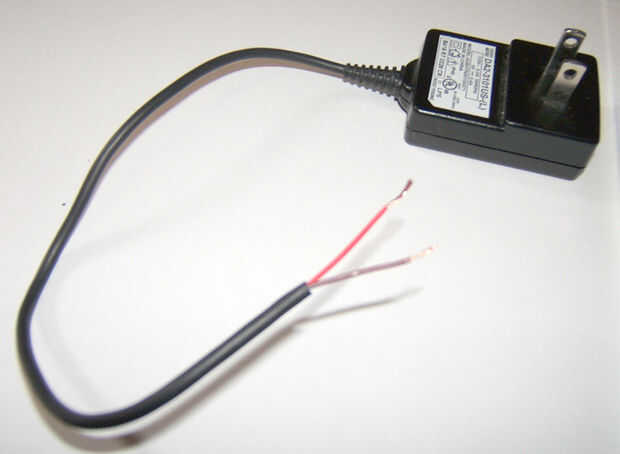

Una vez que ha establecido que hay dos cables debajo de la cubierta negro, córtelo para que usted sólo unos 6" de alambre queda. Tira de los extremos de cada cable. Estas son las conexiones de CC de bajo voltaje. Se conectan a los circuitos de C.C. de baja tensión que desea adjuntar a ellos.

El siguiente paso es preparar el transformador (la parte de bloque grande) para conectar al enchufe sin usar en su soporte. Esto es fácil. Tomar sus alicates y doblar cada diente sobresale el transformador y hacia atrás hasta que cada diente se encaja a presión apagado.

Ahora tienes dos terminales de descarga con el transformador. Soldadura de dos gruesos alambres trenzados que son 4" largo y pelado en ambos extremos para cada uno de los terminales. Envuelva la caja del transformador en cinta aislante.
