Paso 2: Sobre la conducción DC motores de...
Ahora, no podemos simplemente un DC motriz directamente en ese chip de RX. En primer lugar, la tensión probablemente no es suficiente. Segundo lugar, la cantidad de corriente necesaria para alimentar el motor absolutamente no va a ser proporcionado por ese pequeño chip (medí 1 amperio para la pistola de Nerf!). Necesitamos algo más que tomar esa señal de 3v de la viruta y utilícelo para girar el CC motor en cualquier juguete está pirateando y apagar y energía directamente de la batería. Ese algo es el transistor TIP120.

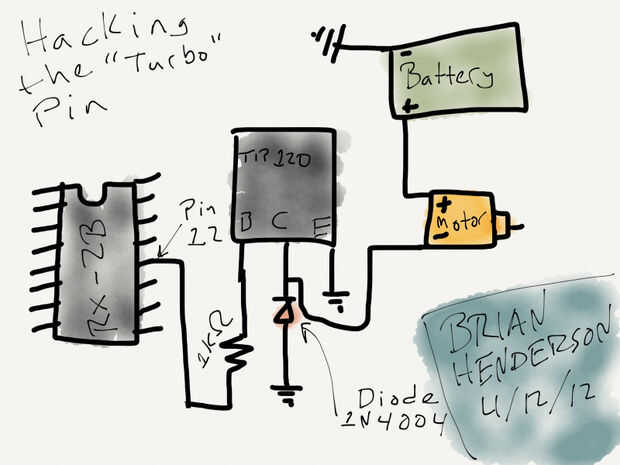

Los dos tutoriales que figuran en la introducción de este Instructable mucho escribir todo. Hizo hasta un dibujo del circuito, pero básicamente es sólo un circuito que toma la señal de 3v de la viruta del RX-2 y cambia la energía de la batería y el motor. El diodo, apuntando lejos de tierra hacia el transistor, es ayudar a prevenir la tensión posterior del motor freír el chip RX-2.
