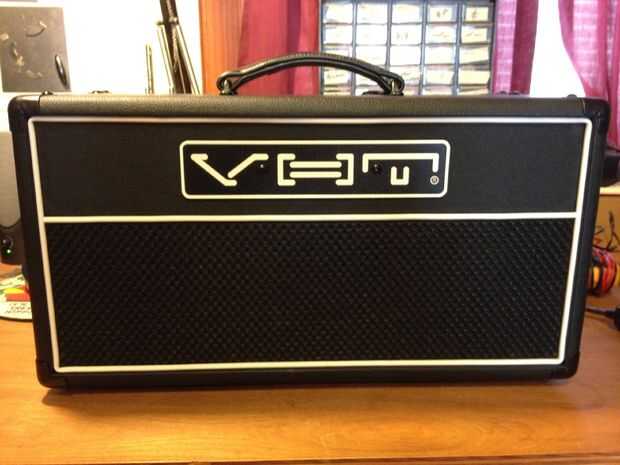

Si no has visto el amplificador VHT especial 6 Ultra usted es perderse en un amplificador de guitarra de tubo muy barato con una tonelada de características generalmente encontrados en amplificadores con un precio mucho mayor. El fabricante probablemente ahorra mucho al tenerlos adquiridos en China, pero bueno, es handwired! Que hace que el amplificador sea relativamente fácil modificar, y en última instancia, lo que hizo este instructable posible.
Después de que yo tengo la mía (tengo la cabeza, pero el combo tiene el mismo chasis) me di cuenta de algunas cosas que pensé que haría mejor. Esta lista incluye...
1 cambiar de canal. Fuera de la caja tienes que elegir entre los canales de limpieza/ultra enchufando en la toma de entrada de operados

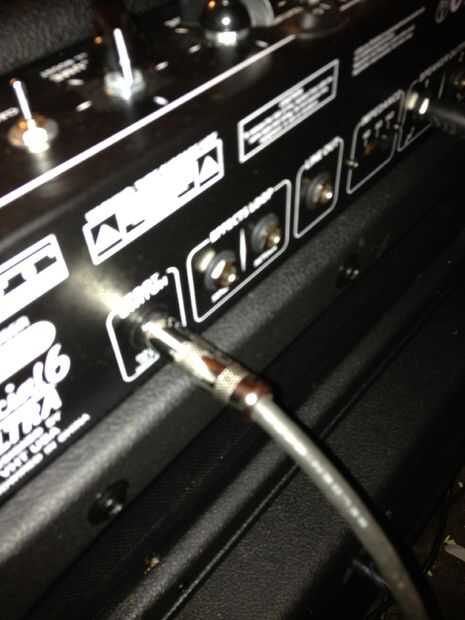

2 FX loop/salida de línea control de nivel. Estos niveles de salida están dependiendo de los ajustes de volumen de las etapas de preamplificación causando distorsión en algunos equipos fuera de borda en niveles de alta ganancia.
3 más de posiciones el interruptor de 3 posiciones textura. Me gustaría ajustar la respuesta de gama alta un lettle mejor.
En el futuro pueda construir algún engranaje motor fuera de borda para manejar #s 2 y 3; básicamente un atenuador/tonestack que puede ser enchufado en el loop de FX.
Sólo las hojas #1... Mis metas en este proyecto eran simples. Lograr canales conmutable de conmutación con un mod reversible que no requiere ninguna perforación u otro cambio permanente en el chasis. Lograr lo mismo mediante un interruptor colocado en el agujero donde normalmente está el gato limpio. Mantener una totalmente silicio libre vía de señal (no transistores!) Y, mantener la función de pedal de impulso con el nuevo interruptor 2 botones o el interruptor de botón de acción 1. Me complace informar que estas metas se cumplan...

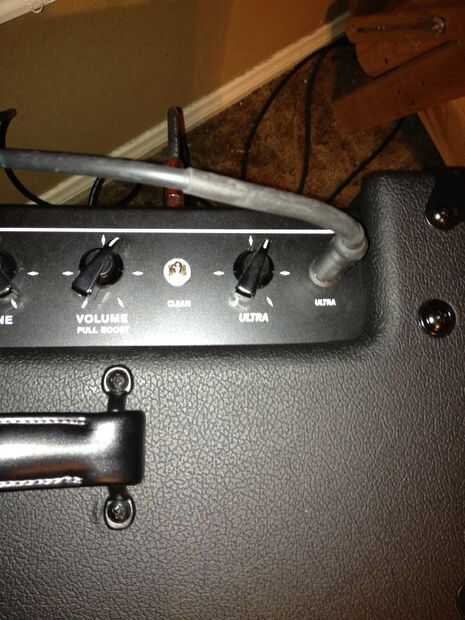

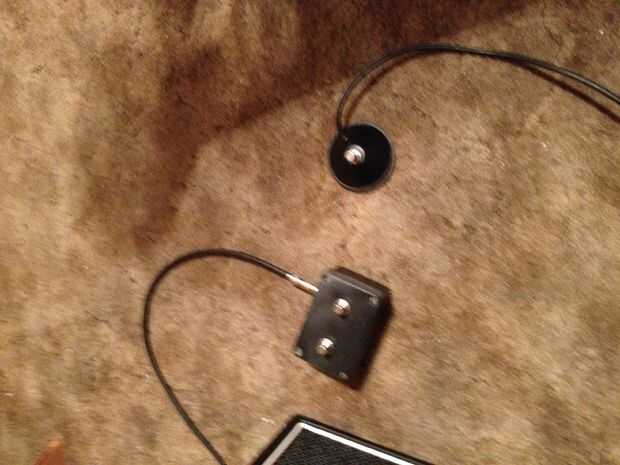

¿OK, todavía aquí? La descripción de las funciones son así: el interruptor de palanca donde estaba la toma limpia es un 3 en posición on-off-on tipo. Esto permite construir un circuito que puede usar el conmutador de pedal stock. Las posiciones de arriba y medianas conmutación manual entre ultra y limpiarán y deje que el pedal stock operar la función de refuerzo. La posición hacia abajo permite que el conmutador de pedal de 2 botones nuevo impulso y cambiar de canal! Slick!
(* nota * con la palanca en la posición hacia abajo el pedal de 1 botón stock hará que el canal ultra que activa todo el tiempo... puede hacer un pequeño cambio que el interruptor de botón 1 operar la conmutación del canal y el impulso estará activo todo el tiempo si lo desea. Hay una nota sobre esto en la imagen esquemática modificada, pero las cajas amarillas son difíciles de ver)
¿Por lo tanto, desea abordar este mod? Sigue leyendo...
