Canal VHT especial 6 Ultra conmutación mod (pedal inc.) (2 / 10 paso)

Paso 2: piezas

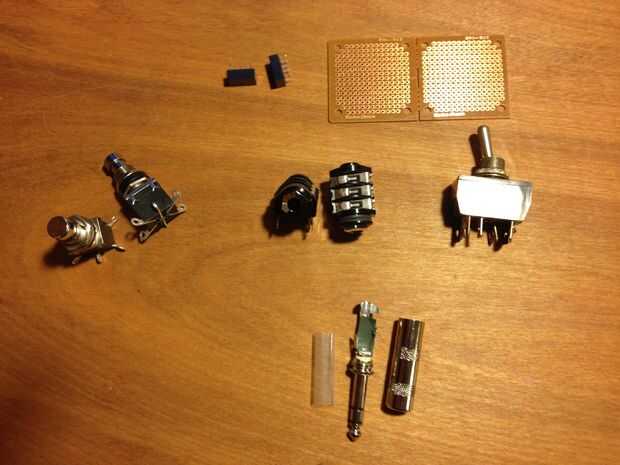

No muchas piezas necesarias para este mod.  Necesitarás un tablero pequeño perf para montar el relé y la resistencia de la bobina y algunos pernos de soldar las conexiones al amplificador.  Además, el gato de TRS 3 conductor y toma adecuada (tengo 2 de cada uno para hacer un enchufe de la pedalera también así que más fácil puede ser embalado para el transporte y el cable también hace el cable de conexión estéreo repuesto gran). Un interruptor es el siguiente.  Un on-off-on tipo de montaje del amplificador para el control manual. El relé 6 voltios bobina DPDT y 2 interruptores de palanca botón (parte más caro a $5 cada uno) para el pedal.

Oh y no se olvide de algunos cables de conexión para la construcción de la pedalera conexiones internas y relé.  Y algún cable de 3 conductores para el pedal---> cable amp (si usted tiene cable de conexión estéreo, que va a funcionar.)  También será necesario algunas abrazaderas de plástico y algo para montar la placa de relé.  Usé algunos pegajosos fastners respaldados para su uso con ataduras de cremallera.  No estoy seguro de lo que llaman, pero puede verlos en una foto más adelante.

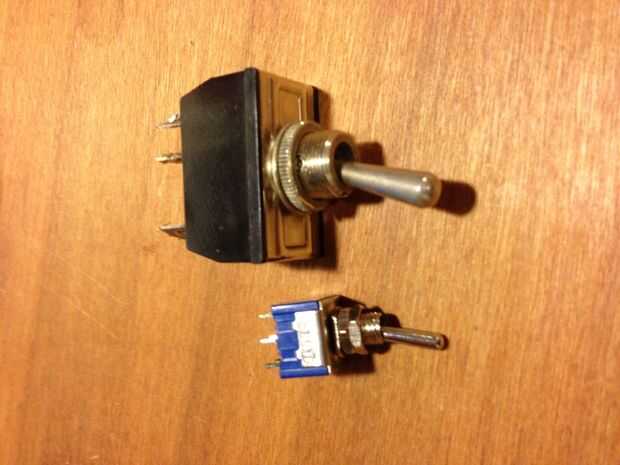

La primera foto muestra un gran interruptor que coincide con el de energía/standby se enciende el amplificador, pero no encaja en el agujero dejado por el jack de entrada limpiado.  Es por ello que se ha cambiado por el más pequeño interruptor se muestra en la foto 2.

También tuve un zócalo 14 pines del IC que no estaba utilizando que decidí usar para la retransmisión.  De esta manera si el relé de falla la sustitución es un enchufe no-soldadura en.
