Canal VHT especial 6 Ultra conmutación mod (pedal inc.) (5 / 10 paso)

Paso 5: Eliminar las partes que no necesitamos ya

Mirar la primera imagen esquemática, se puede ver que el conector de entrada limpio es rojo que indica que debe eliminarse.  También hay 2 capacitores que ya no necesitamos porque están duplicados en la ultra de entrada.  Estos condensadores están soldados directamente a la entrada, por lo que puede salir como una sola pieza.

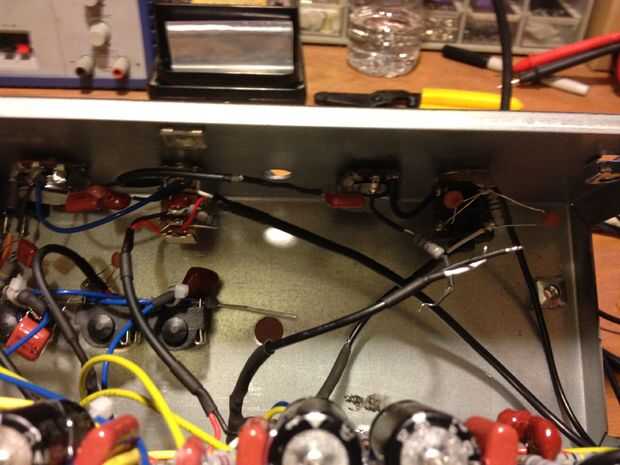

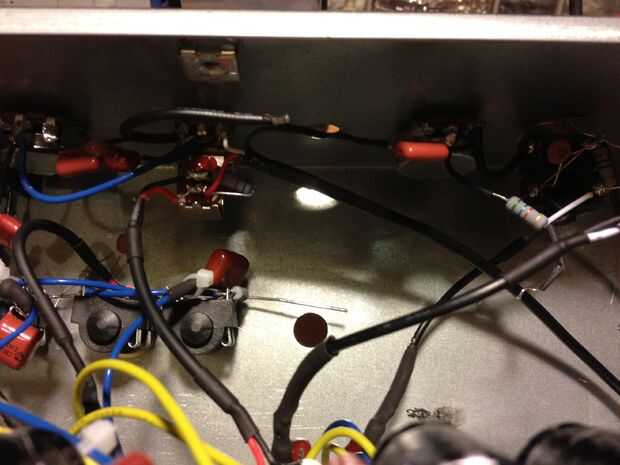

Tienes que desoldar los cables blanco y negro que van a la etapa de preamplificación limpio y moverlas fuera del camino.  Después desoldar los cables de tierra de la toma.  Uno es larga y llega por debajo de la placa de circuito del amplificador, y los otros dos son cortos y es sólo puentes a masa el volumen y las perillas de ultra.  Un alambre más que tiene una resistencia y es conectado al pin medio de la perilla ultra es todo lo que queda ahora. lo Desolde y usted debe ser capaz de eliminar al conector de entrada limpio por loostening la tuerca hexagonal en el exterior del chasis.

Al llegar el gato hacia fuera, deberás desoldar la resistencia de 1M que está todavía en él porque lo necesitarás más adelante.

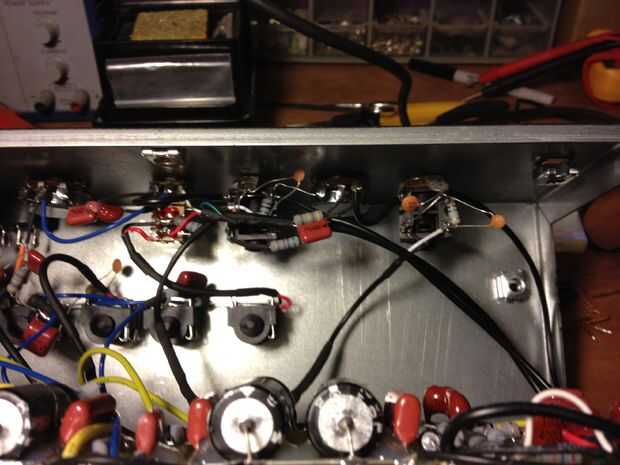

Después desoldar los cables rojo y negro en el conector de pedal footswitch.  Este hecho implica la toma de poder de 2 juntas en un solo cable sólido de la soldadura.  Esta parte es un poco complicada.  Tienes a loosten la tuerca hexagonal a la toma y luego alternar calefacción que la 2 juntas con su plancha rápidamente para conseguir que se derrita la soldadura.  Luego las diapositivas jack off fácilmente el cable.  ESTE HILO NO SE CORTE!  Es necesario al instalar el jack de pedal nuevo.  Si usted tiene demasiado ambicioso y corta ese alambre está todavía bien.  Puede utilizar un trozo de cable de conexión para restaurar esta conexión a tierra.
