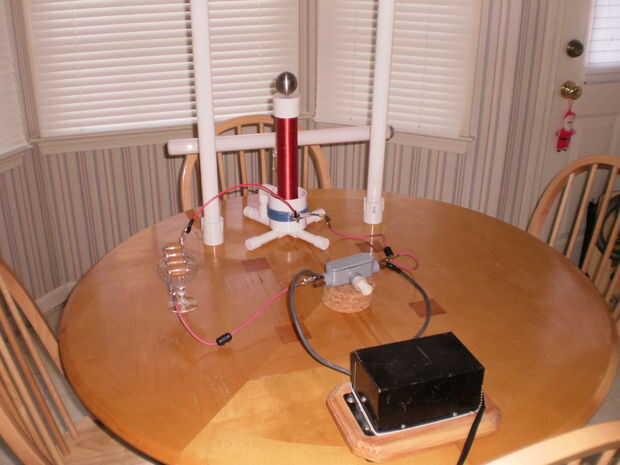

Paso 9: Instalación y conexiones
En una mesa cerca de una ventana o al aire libre en tiempo claro, configurar el transformador de señal de neón. Enchufe el cable de alimentación en su variac. Deje el variac desenchufado de la casa actual hasta el momento realmente activar la bobina.
Clip de una longitud de cable de alta tensión a los bornes de salida de NST.
Enganche el otro extremo de los cables a los terminales opuestos (los tubos de cobre) de la brecha de la chispa.
Conecte el terminal de mano derecha de la brecha de chispa a la terminal de horquilla inferior de la bobina primaria de Tesla. (Todas las referencias a 'mano derecha' o 'mano izquierda' se refieren a posiciones en las fotos).
Conecte el terminal de mano izquierda de la brecha de la chispa a un polo del condensador
Clip de una longitud de cable de alto voltaje del extremo libre de la condensador a la terminal de horquilla superior de la primaria.
Coloque los tubos fluorescentes en su está parado sobre un pie de distancia de la bobina de Tesla. Mantener alejadas de los cables, etc..
Clip de una conexión a tierra para el cable libre de la parte inferior de la secundaria de Tesla. El extremo del cable tendrá que ser despojado de esmalte (uso papel de lija). UTILICE SÓLO UNA TOMA DE TIERRA! NUNCA CONECTE A TIERRA UNA BOBINA DE TESLA AL CABLEADO DE LA CASA U HOGAR PLOMERÍA METAL! Estás buscando problemas si lo haces. Corrientes de la bobina de Tesla viajará a través de cableado de la casa o tubos y electrónica sensible de daño alrededor de su hogar, ordenadores, teléfonos, televisores, etc.. Si una conexión a tierra no está disponible, puede conectar el cable de tierra secundario a la menor conexión de la bobina primaria. Esta configuración se refiere a menudo como una Bobina de Oudin, o un auto-transformador.
Conecte un alambre de tierra separado a tubo fluorescente equipado con conexión a tierra.
Conecte la manguera de entrada y salida de su aspiradora a la brecha de la chispa.
Soporte por la variac. Energía en!
Reloj de cortos o chispas de sus conexiones. Cerrado a la vez que se produce y vuelva a colocar o apretar la conexión ofensiva. Si el NST solo Zumba y no hace que se produzcan chispas en el boquete de chispa, cerrado a la vez para evitar quemar el NST. Asegúrese de que el boquete de chispa es ni demasiado amplia ni tocar. Prueba 1/8 de una brecha o 1/16 pulgadas para comenzar con.
Si todo funciona, encienda la aspiradora. Inmediatamente la salida de la bobina aumentará dramáticamente. Manténgase alejado de los arcos terminal superior. Compruebe sus tubos de luz para la luz. El tubo de conexión a tierra debe ser mucho más brillante que el sin conexión a tierra.
Este montaje hace un montón de gas de óxido de nitrógeno y ozono. Este material es irritante y tóxico por lo que no se quede mucho tiempo en el interior la bobina. Al aire libre es mejor en los pulmones. Para observar signos de sobrecalentamiento, especialmente en el boquete de chispa durante funcionamientos largos. No funcionan mis bobinas durante más de dos o tres minutos a más y por lo general menos de un minuto.
Se puede observar que no utilizo una brecha de seguridad o choques complicados en esta bobina. Porque el NST es limitada actual, no es absolutamente necesario utilizar un espacio de seguridad, aunque no duele. Debido a la baja salida de la bobina (y el uso de bobinas clip-on), nunca lo encontré necesario utilizar chokes para evitar a transitorios viajan a través del sistema y en el cableado de mi casa. Usando un transformador variac o aislamiento protege la casa. Dibujo energía a través de un enchufe protegido GFI también añade un nivel de seguridad. Si el sistema intenta dibujar demasiado, se activará el GFI.
Yo he estado manejando estas pequeñas bobinas de Tesla en mi casa hace 2 años y nunca he tenido efectos secundarios graves. Tenga cuidado y hacer lo que usted necesita proteger sus electrodomésticos y electrónica.
