Paso 2: Brecha de chispa a presión
El boquete de chispa es una forma primitiva de alta velocidad, interruptor de alto voltaje. Convierte el flujo de energía a los condensadores en-off-on-off 60 veces por segundo (suponiendo que tiene un hueco con dos terminales usando normal corriente doméstica de Estados Unidos). Esto provoca que los condensadores construir y luego volcar una pesada carga en la bobina primaria. El pulso rápido del primario induce la generación de alta frecuencia en la bobina secundaria, dando por resultado la corona y un arco desde la parte superior de la bobina de Tesla terminal.

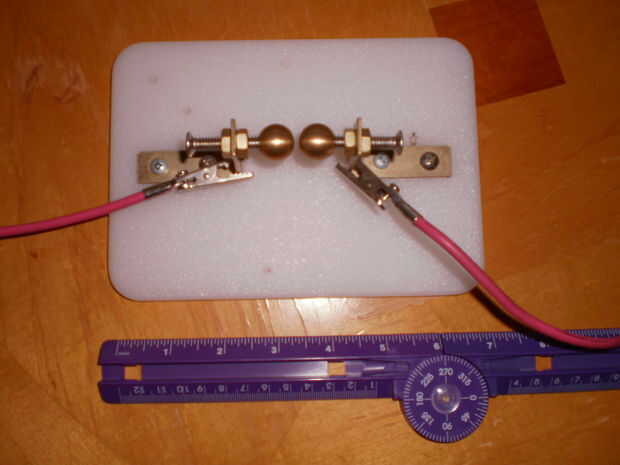

Un boquete de chispa se puede hacer del hardware los pernos y los soportes, y va a funcionar, aunque no demasiado bien. El aire entre los electrodos rápidamente se calienta y se descompone, estropeo la rápida encendido y apagado de la secuencia esencial para el funcionamiento de la bobina. Dos maneras comunes de arreglar este problema incluyen tener un boquete de chispa gap múltiples (tres o más espaciados electrodos, dividiendo la chispa entre) o de enfriamiento y enfriamiento del boquete de chispa con aire en movimiento. El último método nos conduce a la brecha de chispa a presión. Me enteré de este particular diseño de la Página Web de Stephen Hobley:
http://www.stephenhobley.com/blog/2008/09/10/Petes-Quick-Hyperbaric-Spark-Gap-TM/

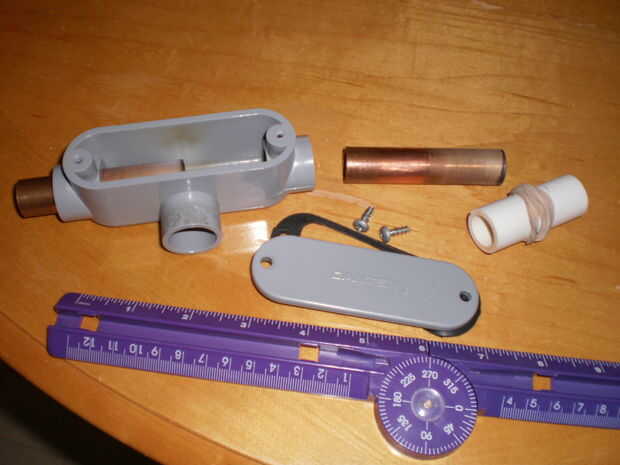

Para hacer uno necesita caja de conexiones eléctricas en forma de T, algunos pequeños tramos de tubería de cobre y un trozo de tubo de PVC. Para una bobina pequeña de mesa hará un empalme de 1/2 pulgada. Estos se venden en ferretería y hogar. Se utilizan para unir Inicio cableado de tres líneas.

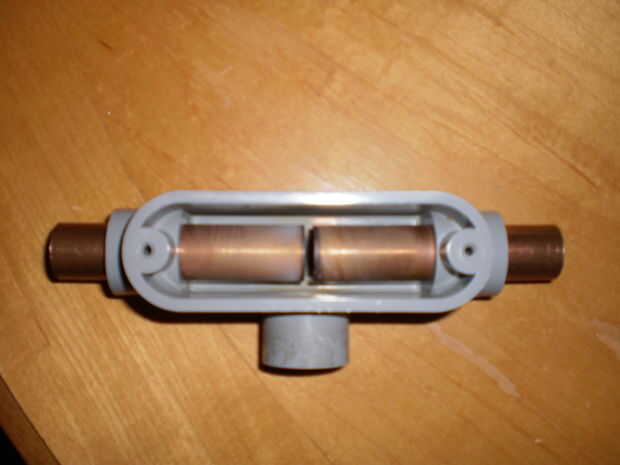

Mediante una intersección de 1/2 pulgada de tamaño, cortar dos piezas de 3/4 de pulgada (diámetroexterior ) tubería de cobre de diámetro tres pulgadas de largo. Inserte uno de estos en el cada extremo del eje largo de la intersección. Deben a un ajuste de fricción ajustado. Si están flojas, envuelva el tubo con unos posteriores de cinta de teflón de fontanero. No dejes que toquen en el centro de los tubos. Mantenerlos cerca de 1/16 de una pulgada de distancia para empezar con.

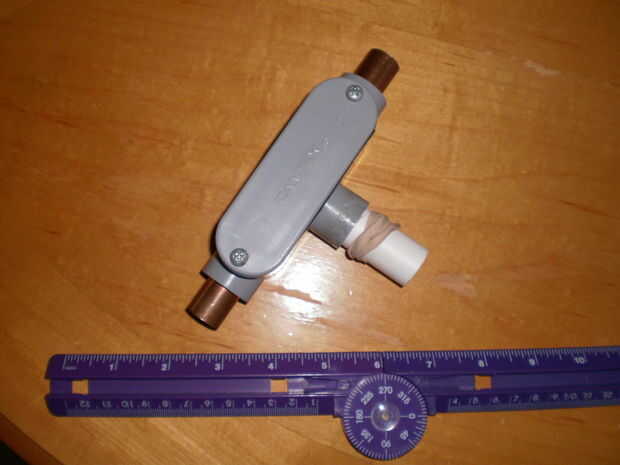

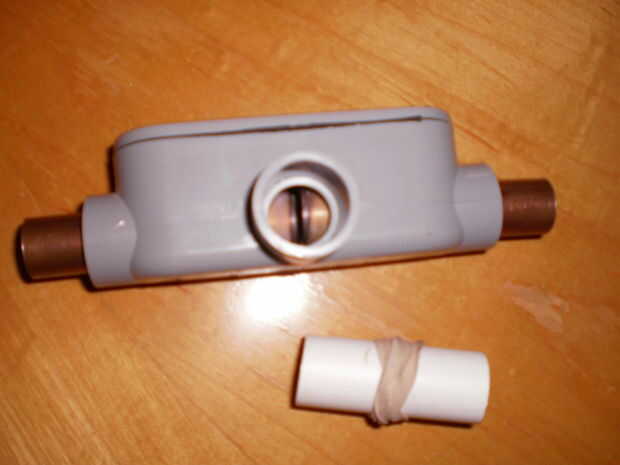

Corte un pedazo largo de tres pulgadas de tubería de 1/2 pulgadas PVC. Este empuje a la sección de centro de la T. Esta es la entrada y salida de aire.

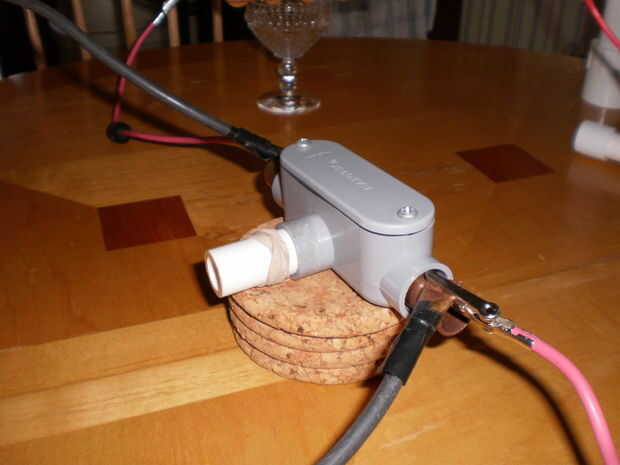

Cuando se ensambla la matriz de la bobina de Tesla, cables de la fuente de alimentación se unirá a los extremos exteriores de los tubos de cobre. Cables a la matriz de condensador y bobina primaria también se recortará a los tubos de cobre. Si usted está construyendo una bobina individual, puede perforar un pequeño agujero en cada tubo de cobre e instalar terminales de tornillo.
El boquete de chispa funcionan muy bien como-es, pero para la mayor salida de la bobina debe conectar una aspiradora pequeña para la entrada de aire. Deslice el extremo de una manguera tipo aspiradora sobre la entrada. Si el ajuste es demasiado perder, envoltura de cinta aisladora o una banda de caucho gruesa alrededor de la entrada hasta llegar a un buen ajuste con la manguera.
No importa si la aspiradora se sopla aire en el boquete o aspira aire a través de los tubos de cobre. De cualquier manera que el boquete de chispa se enfría. Se aumentará la tasa de disparo de la puerta de la chispa, grandemente realzando la salida de la bobina de Tesla.
