Paso 5: La parte superior terminal

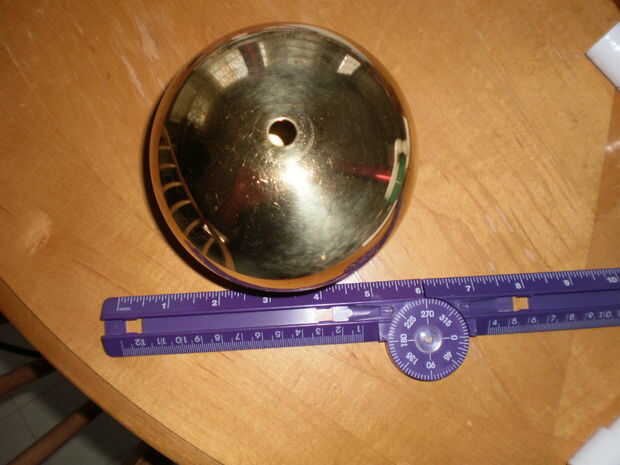

Hace cien años constructores aficionados de bobina utilizan sobre todo metal bolas o esferas. Buenos conductores hacen latón buenos terminales, cobre, aluminio es preferible pero no necesario. Bolas de metal son fáciles de encontrar (toroides tienen que ser hecho o comprado especialmente, y es caro). Cualquier objeto redondo de metal funcionará: pomos, decoraciones de lámpara, etc.. La regla a recordar es que la esfera debe ser aproximadamente iguales en diámetro a la bobina secundaria.

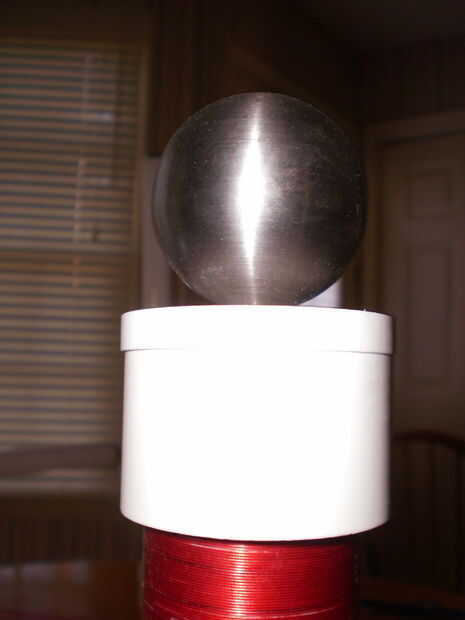

Mi top terminal vino de un Portarrollos de papel (parecía apropiado, teniendo en cuenta que estaba usando un tubo de toalla de papel para mi secundaria). Se ve como el acero inoxidable pero más pruebas sugieren que es acabado mate níquel plateado acero. Tiene un tornillo de métrica M8 ya montado, así que tiene una carga útil superior.

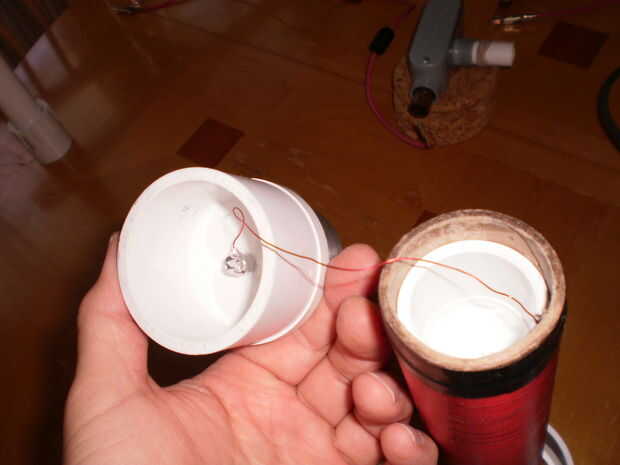

Es una buena idea tener algún tipo de protector de la chispa en la parte superior del secundario de la bobina de Tesla. Es donde es el voltaje más alto, y arcos de la cima para bajar las vueltas de la bobina son malos. Si se daña el aislamiento de la secundaria, su bobina está arruinado. He encontrado un casquillo de tubo de PVC de 2 pulgadas. Es un ajuste deslizante en el secundario. Aburre un agujero en el centro para aceptar el perno M8. La última pulgada o así del cable secundario me la pelaron de aislamiento de esmalte tirando de él a través de un pedazo doblado de papel de lija. Dentro de la tapa até el cable desnudo al perno M8 con una tira de cinta de aluminio HVAC. Sólo puede torcer el alambre en o engarzar en un anillo conector, etc..
También es una buena idea para aislar la conexión superior de la base de la secundaria. No quiero alto voltaje viajan hacia abajo a través del centro de la bobina! Resultó un casquillo de la pipa del PVC de 1,5 pulgadas que se deslizó en el tubo de cartón muy bien. Esta había colocado debajo del cable de conexión.
La tapa de PVC de 2 pulgadas se desliza en la parte superior del secundario. Se hace la bobina de Tesla.
