Canoa de vela de Outrigger de piel-en-marco. Capítulo 1: Cubierta, quilla y las cabinas (13 / 17 paso)

Paso 13: Plantillas de quilla, quilla y los vástagos

Agonizaba sobre la forma de la quilla. No tengo mis notas desde las Islas Marshall conmigo.
Finalmente me decidí por 23" de la parte inferior de la cubierta a la parte inferior de la quilla en el centro y 17" en el vástago nudillo (donde la línea de la quilla se encuentra con la primera línea de la madre). 45 grados rastrillado tallos.

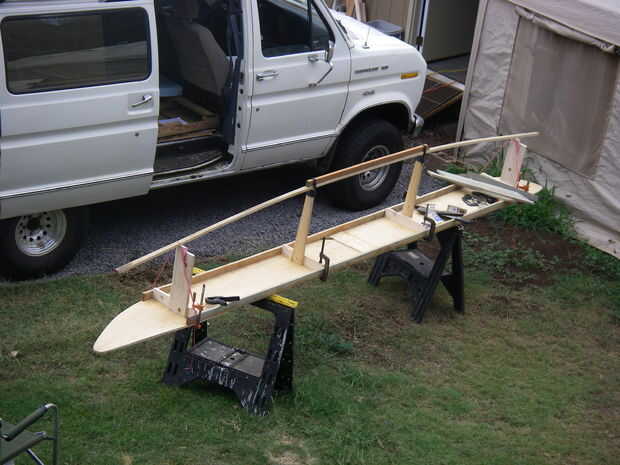

Hice algunas plantillas de t en forma de apoyo a la quilla y tallos. Las plantillas de medianas 22 5/16" de altura y las plantillas en los extremos 17,25" de alto
Para los propósitos de la prosa de doble entrada, la quilla tiene 6" del eje de balancín (curva). El barco es 16' en la cubierta y unos 13' en los nudillos de la vástago.

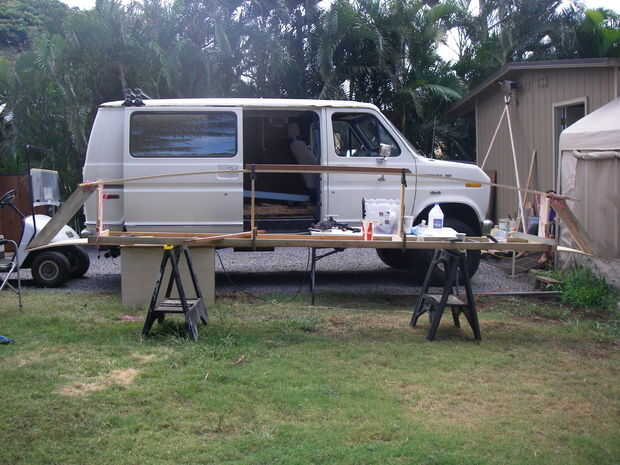

Primero configurar la quilla de las plantillas y atacó en forma.

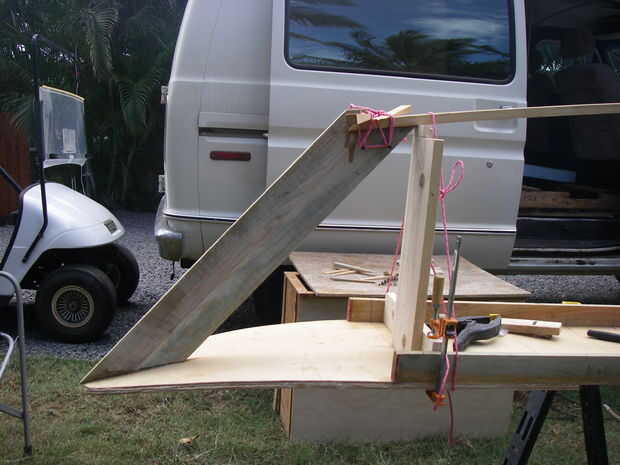

Luego los tallos ásperos-aserrado y comentar para ver cómo eran. He probado diferentes ángulos del rastrillo de la madre.

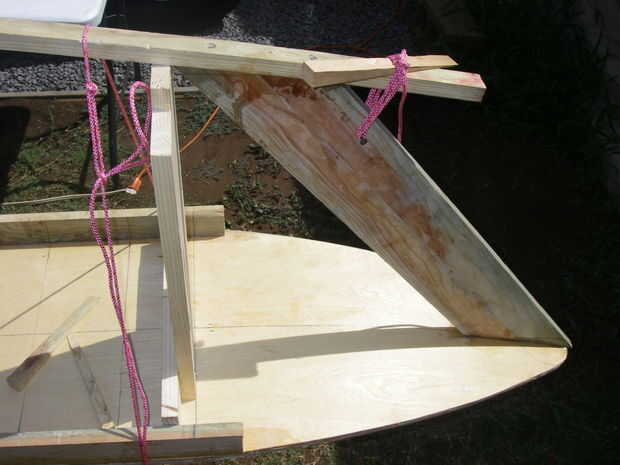

Luego trazó la curva de la parte inferior de la breasthook en el vástago y cortar una superficie de contacto. Cuando que fue apretado hice lo mismo, donde se reunió con la quilla.
Yo sándwiches hasta las superficies de contacto con pegamento epoxi.
Me countersank y tornillos permanentes a través de la breasthook del tallo. He usado acero inoxidable cabeza plana tornillos de zócalo de la Plaza. Tienen algo para chapa en el frente que es bonito, menos dividir la madera está conducidos en.
Hice dos versiones diferentes de la Junta de vástago-quilla. La muesca en la primera foto es mucho mejor.

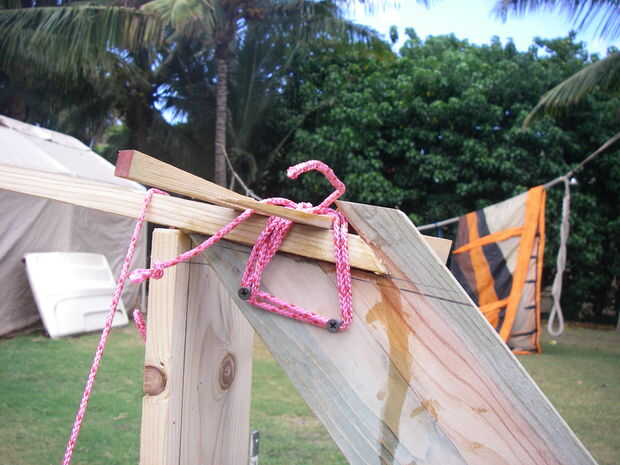

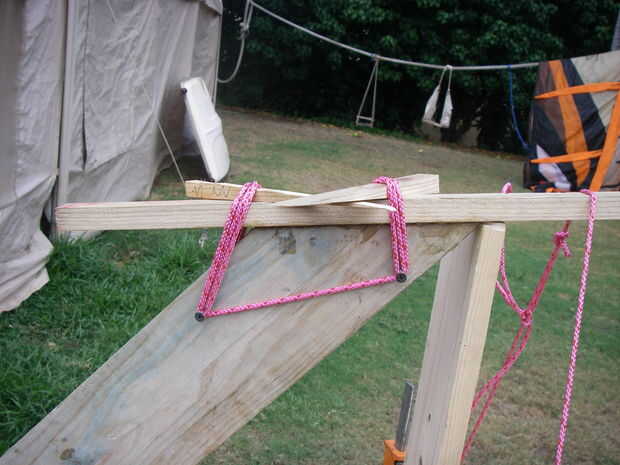

He puesto tornillos temporales en los lados del tallo para el latigazo de la quilla mientras el pegamento seca. Machacaron cuñas debajo de las trincas para hacer extra apretado. Me countersank y tornillos permanentes a través de la quilla en el vástago.

Cuando el pegamento fue duro, tomé las abrazaderas y cuñas de. Al final con el empalme de vástago a quilla simple comenzó a separe, por lo que nuevamente lo azotó hasta que el pegamento fue realmente secado.
