Paso 4: Conexión de los cables

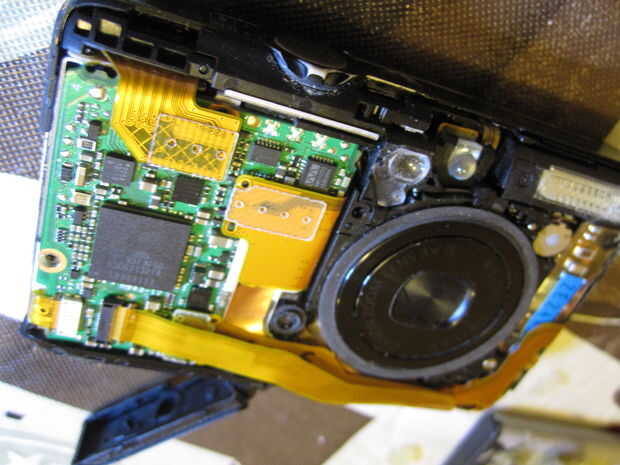

Si trazan los contactos de la batería a la placa PCB, notará donde se suelda a la placa. Usted debe poder "aprovechar" algunos cables para el "+" y "-" contactos. La forma más sencilla de hacer esto es encontrar los pads de soldadura en el otro lado de los contactos de la batería. Asegúrese de que el derecho por hacer una continuidad Compruebe desde el pad al contacto. Puede tener la batería en la cámara e incluso Revise el voltaje a través de las almohadillas.

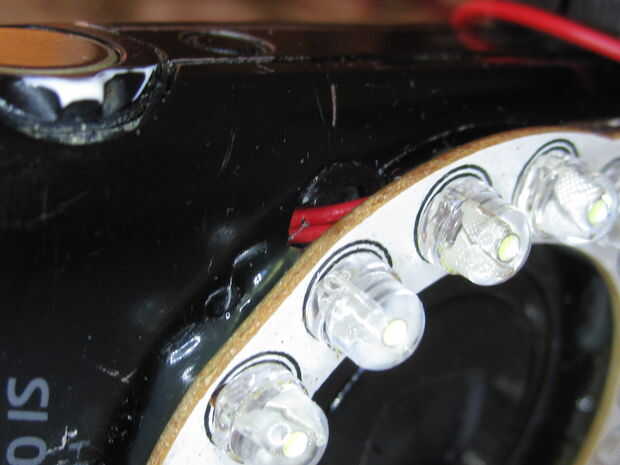

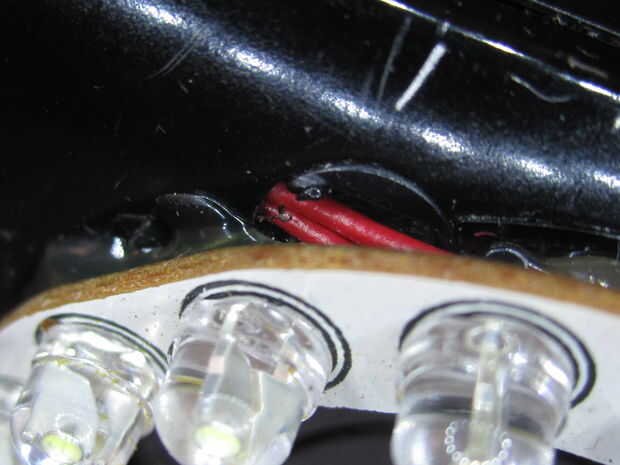

Los cables a los electrodos de la soldadura y luego correr hacia el visor óptico, pasará a través del orificio en el caso (ver el video y las fotos para entender). Que tenga que quitar un poco de plástico del visor o agujero para hacer espacio para los cables. Usted probablemente nunca usar su visor óptico de todos modos. Si, haces otro agujero de perforación a través del caso. La luz del anillo lo opaca de todos modos.
OK, ahora cerrar la cámara! Es el momento de trabajar en el exterior!
