Canon cable remoto (5 / 7 paso)

Paso 5: Cableado lo juntos

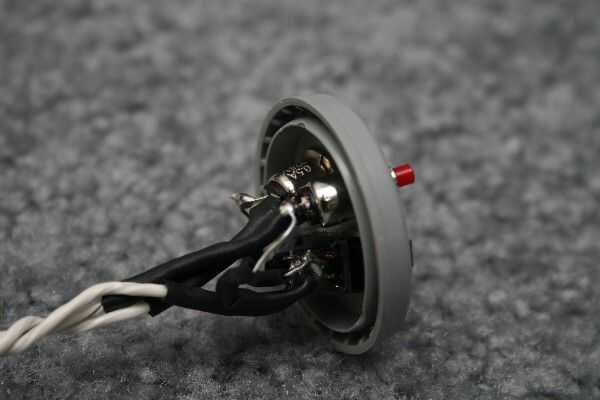

Cortar uno de los cables exteriores del interruptor de dos vías y aislar con un trozo de tubería del encogimiento de la cabeza. Esto garantizará que cuando el interruptor se ha deslizado en esta dirección, el control remoto será "off" y los botones no funcionan, prevenir la activación accidental de la persiana. Conecte un cable desde cada interruptor de pulsador al otro plomo exterior del interruptor bidireccional (enfrente a cortar). La soldadura de uno de cada uno de los 3 cables trenzados a cada uno de los contactos restantes - uno a cada pulsador y uno con el conductor de centro en conmutador. Asegúrese de aislar todo!

He añadido un par esquemas-elegir lo que te gusta mejor.

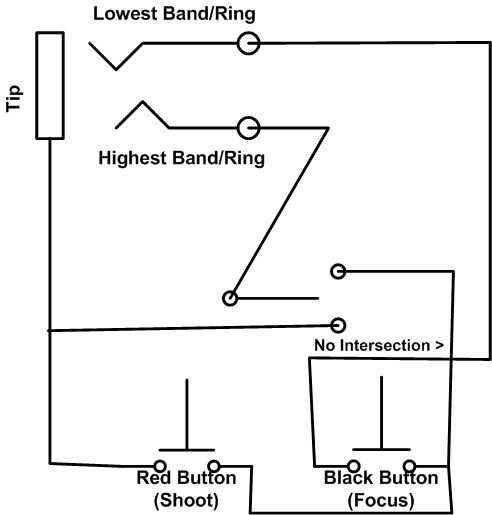

Primer esquema: Interruptor (esa cosa en el centro del dibujo) arriba: botones de enfoque y tomar fotografía. Interruptor hacia abajo: remoto está apagado; botón no tiene ningún efecto.

Segundo esquema: Interruptor (esa cosa en el centro del dibujo) arriba: botones de enfoque y tomar fotografía. Interruptor hacia abajo: toma el cuadro hasta que el interruptor se ha deslizado hacia arriba (ideal para exposiciones de bulbo!!!).

Alambré mina la primera manera, pero ojalá que hubiera hecho al segundo. = / No cometas el error que hice!
