Paso 11: Nuevas mejoras
Como este es un instructivo, traté de mantener todas las partes en este proyecto, dentro de las capacidades de la mayoría DIY'ers, pero como tengo acceso a un taller de metal y luego puede tambien hacer mi trabajo lo mejor que se puede.

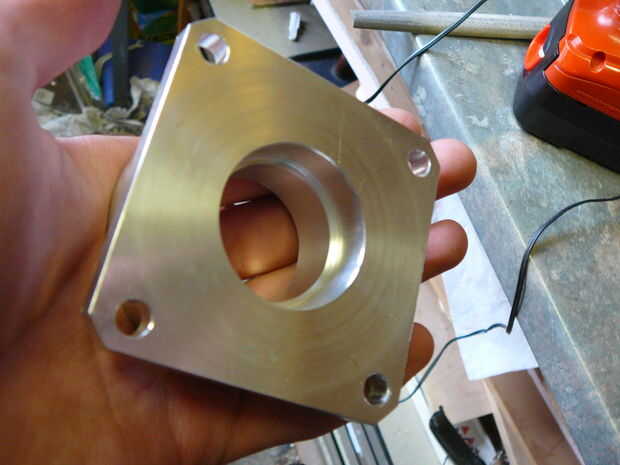

La primera mejora que hice fue reemplazar la pieza de madera que conecta el barril para el resto de la Asamblea. La sustitución fue hecha de una barra cuadrada (del comerciante de metal de desecho) de 70mm y se muestra una foto de ella.

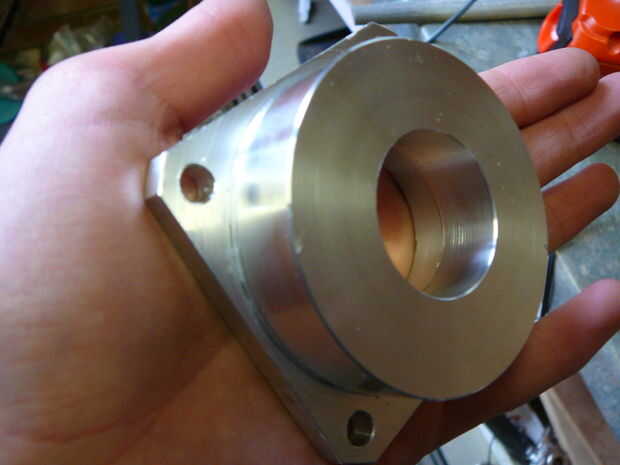

El primer diámetro exterior es de 91mm para que coincida con el diámetro exterior del barril. 67mm el otro diámetro exterior debe ser siempre tan levemente más grande que el diámetro interno del cañón (66.9 mm), esto asegura un ajuste apretado que le dará el barril más apoyo que si eran del mismo tamaño.
Aunque las fotos no muestran claridad, existen realmente 2 diámetros internos. Uno es para el diámetro de la tuerca de compresión, esto ayuda a darle un sello hermético. la segunda es para el diámetro de la tuerca. es realmente 1mm más pequeño que el diámetro grande de la tuerca, esto no era por diseño pero resultó lo mejor como no necesitaba utilizar un adhesivo para mantenerlo en su lugar (solo un martillo).
Los agujeros en las esquinas son 6mm y permiten la brida atornillar sobre el cañón. Si usted hace este proyecto, Recuerde colocar la tuerca en la válvula y luego marca la tuerca y la brida para obtener la orientación corrigen cuando se pone la tuerca, cuando puse la tuerca en la sabía que no había forma de salir sin destruir la brida.
Hice la brida toda de aluminio en el torno, razón por la cual tiene un buen acabado. Pensé en pulir el aluminio después pero realizado que sólo vería hortera si lo hice. Para obtener la plaza redonda, tuve que usar una tirada de 4 quijadas. un método fácil de conseguir el material en el centro es el centro de las mordazas y el centro de cada lado del material y hasta. Hace poco llegó con este método y creo que es mucho más fácil que la alternativa.

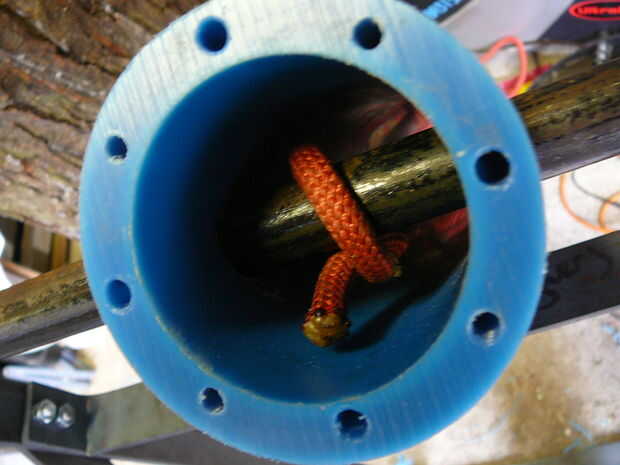

En el cañón hay 2 juegos de agujeros, un juego fue un error. Puse la brida en su lugar y comenzó a perforar con un 6mm a través de sus orificios para conseguir los agujeros en el lugar correcto. Me quité la brida y se olvidó de cambiar la broca. Necesitaba un agujero de 5mm no un agujero de 6mm porque el tamaño del tapping es 5 mm. (para aquellos que no conocen mucho que un hilo de pelea que, para empezar hacen un agujero en el material que es ligeramente más pequeño que el mínimo de la rosca externa y luego pulse el orificio. Un tap es un hilo de rosca interno haciendo de herramienta. el tamaño del taladro para M6 es 5 mm, no se diferencia de 1 mm para todos los subprocesos).
De todos modos después de ese bochorno, recolocan la brida, comenzada los agujeros, y esta vez perforado el tamaño correcto.
Cuando mis amigos comenzaron a jugar con mi juguete nuevo que me di cuenta que la velocidad en que se abra la válvula hace una diferencia considerable a la distancia el proyectil elegido viajar. Cuanto más rápido se abre más lejos va el proyectil. Para hacer este trabajo más con eficacia le aconsejo subir con algún mecanismo para abrir con neumática o solenoides. Como los sistemas que yo he pensado sería bastante caros lo agradecería mucho si alguien podría llegar a una solución barata y lo publique en la sección de comentarios.
