Cañón de mano medieval (1 / 4 paso)

Paso 1: diseño

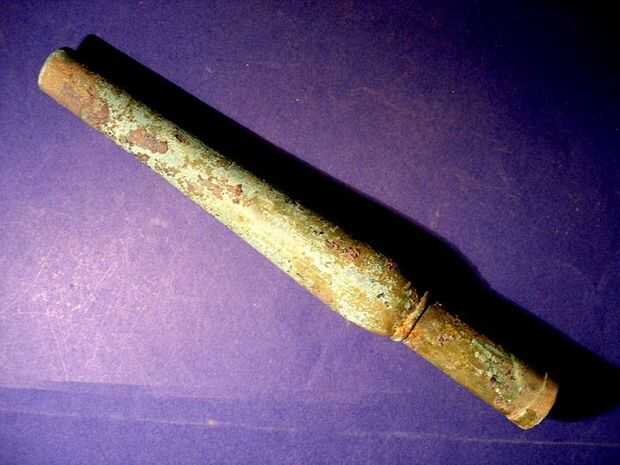

Tengo una fascinación con la artillería de cualquier tipo.  Mi preferencia es Guerra Civil Americana pero también me gusta la artillería muy temprana.  Cuando me enteré de la artillería de primera mano celebrada supe que quería construir una.  Después de hacer algunas búsquedas me encontré con un diseño que me gustaba y que parecía fácil de hacer.  He encontrado un cañón de mano que data del siglo XIV.  Hubo fotos detallan lo suficiente como para basar mi diseño en.

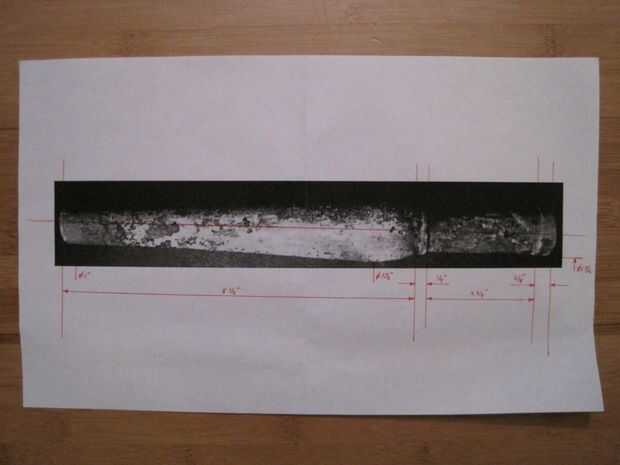

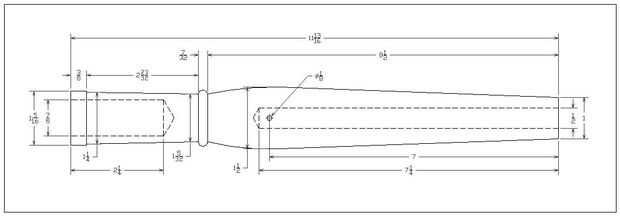

Para pasar de una imagen a un diseño real que puño impreso tamaño completo de la imagen.  Yo sabía que deseaba que el diámetro final de aproximadamente 1.5" y el alesaje que se 1/2".  Una vez tuve una impresión escala a este tamaño bruto dimensiones fueron medidas directamente de la impresión. Estas dimensiones entonces fueron utilizadas para crear el dibujo del cad. Había retocado el diseño hasta que todo se veía cerca el original. Ya que los originales están probables que se han hecho uno a la vez estoy seguro de que había mucho de variación dimensional por lo que no te preocupes demasiado sobre las dimensiones reales.  Sólo elegí tamaños que sentía eran fácil de trabajar.
