Paso 6: Diseño de soporte de Trunion
![]()
![]()
Esto es donde el estilo entra en juego. hay factores clave aquí. Para mantener la exactitud histórica, el cañón debe estar hundido 1/16 de la altura de la rueda... Así que fui con un apoyo de 13 pulgadas de alto, con un 33 * frente de cuesta y 12 * posterior pendiente con mi agujero trunion hundido una pulgada y media en el soporte. Se ha realizado este chasis completamente autos. Capaz de reemplazar a los tablones, muñón soporta e incluso tener tamaños de cañón intercangeable, un tiempo suficiente labio frontal para apoyar la caja 4 x 4 y capaces de colocar un escudo de campo de batalla... Con la vuelta de una llave puede ser totalmente ONU reunido para servicios, controles y mantenimiento preventivo.
Materiales necesarios:
Planchas de madera contrachapada laminada volver a
Sierra de mesa o rompecabezas
Abrazaderas

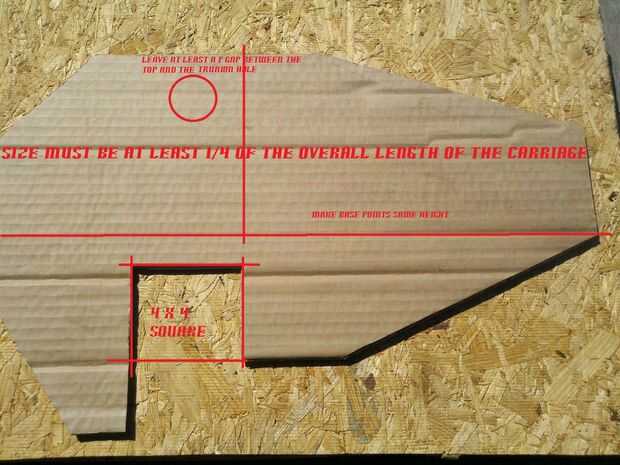

Diseño de la ayuda del Trunion.
Taladro de columna

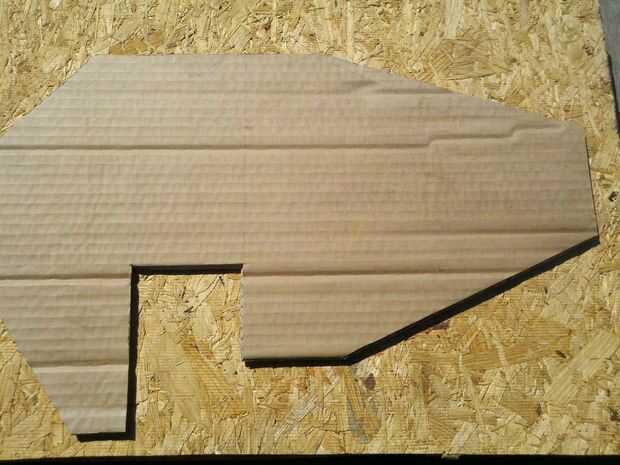

1. Coloque la plantilla de diseño en primera capa pila y trace una línea contorno de la placa a tarjeta
2. repetir el paso uno para la segunda pila.
3. corte según diseño.
4. Repita los setp 3 para la segunda pila.
5. soporte del trunion soporta lado a lado y uniformley arrainge y preforma de una verificación de calidad.
6. cada ayuda debe ser idéntico.
7. colocar en marco del chasis y asegúrese de que la caja de 4 x 4 es ajustada en el marco del eje.
