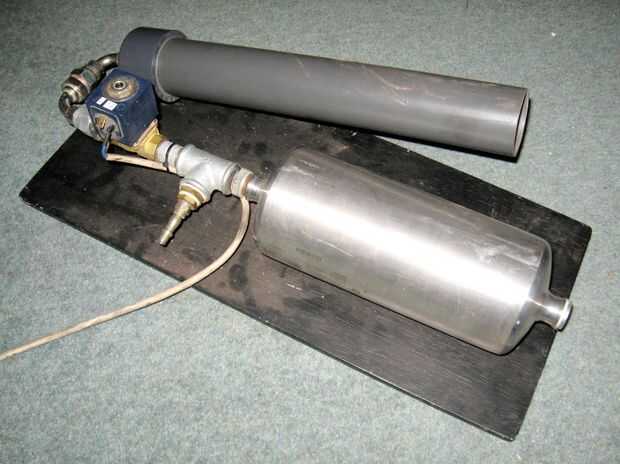

El sistema consta de un zócalo de madera, hecho de contrachapado de 12mm de chatarra, para que el resto de los componentes son fijos. Un depósito de aire de acero inoxidable de 2 litros, obtenido chatarra de algunos equipos no utilizados almacena aire para suministrar el cañón. Esto es necesario ya que el flujo a través de una línea aérea del compresor no sería suficiente. Aire es introducido en esto de un conector estándar de tipo PCL mediante una pieza en t galvanizado a la cual la válvula se monta también.

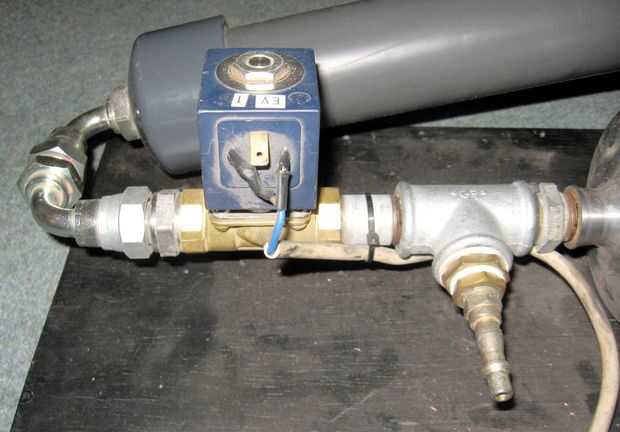

La válvula es una válvula de solenoide bobina de 24V con un orificio de tamaño razonable, extraído también chatarra de equipos no utilizados. Esto está conectado un conector XLR para habilitar el control remoto. Para más detalles de esto echar un vistazo a las páginas de la potencia de proyecto enlace. La válvula es a su vez conectada a un par de nuevos conectores hidráulicos de ángulo recto. Éstos permiten el cañón para ser dirigido en cualquier dirección.
El cañón es simplemente una longitud de tubo ABS con un solvente de tapa de extremo soldado a él que tiene un orificio de montaje perforados a través y sellado hasta el codo con una junta tórica. ABS se utiliza reducir el riesgo de la devastación de barril.

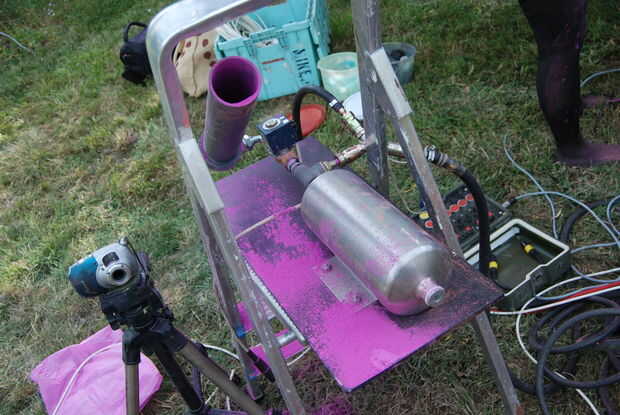

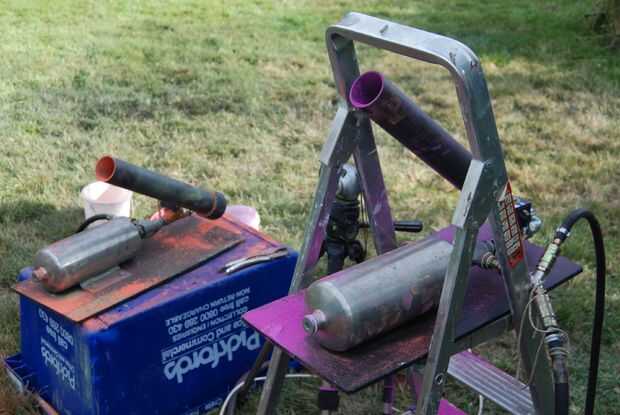

Las imágenes aquí muestran la unidad configurada y en uso para una sesión de pintura de polvo color recientemente realizó.
Antes de usar el cañón si construyes uno mismo debe considerar la seguridad de cualquier persona en las inmediaciones.
