Cañón electromagnético (pistola de bobina) (19 / 20 paso)

Paso 19: Determinación del pulso actual

Impulso actual y su forma nos quedamos con un osciloscopio. Entre la bobina y el interruptor (tiristor) conectamos un cable extra para no destruir el osciloscopio debido al exceso de corriente y alta tensión.

En el alambre, medimos la caída de tensión. La caída de tensión en el cable es de la misma forma que el voltaje de caída a través de la bobina. (Segunda imagen)

De la curva de caída de tensión que se crea en un alambre corto, podemos calcular el impulso actual, que genera una caída de tensión en una cadena corta. Puesto que el cable está conectado en serie con la bobina, el alambre atraviesa el mismo pulso actual como a través de la bobina. Conocer la resistencia de un hilo y la caída de tensión en el cable fácilmente calcular el impulso actual:

l = 28cm

S = 3,8 mm ^ 2

________

R=(ρ*l)/S

Ω R = 1, 32 m

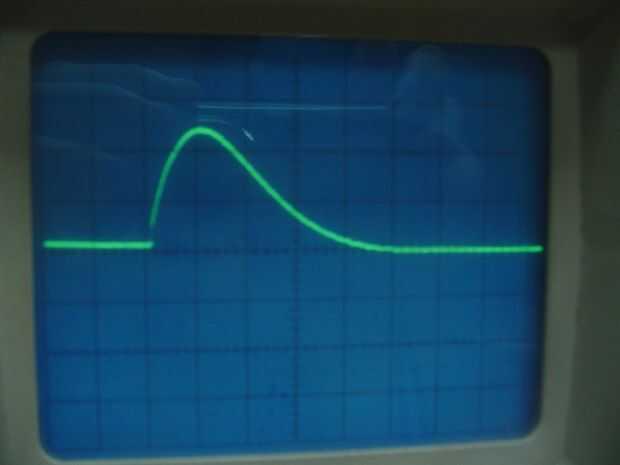

Un cuadrado en la pantalla del osciloscopio es de 0,1 V, y de la imagen vemos que la caída de tensión en el alambre es de 0.25 V.

I = U/R

I = 189A

Vemos que el valor de la corriente del pulso va hasta 189 A. Sin embargo, el valor actual es muy corto. Una caja en el osciloscopio de la pantalla es 2 ms, lo que significa que el ciclo de descarga completo es 8ms.
