Paso 2: planificación
Como es habitual para mis proyectos, he incluido un diagrama del proyecto. Esperemos que esto le ayudará a entender lo que he hecho. Aquí, he incluido el 1.5" y 0,5" barriles. Son intercambiables, desatornillando de la válvula y colocar otro barril. Es importante señalar que si bien he puesto bujes y acoplamientos específicos en el diagrama, lo importante es encontrar lo que funciona para usted. Si usted puede encontrar una forma más fácil/más barato para convertir una tubería de 1.5" a 1" las roscas macho, ir por todos los medios para ello. Construí con lo que tenía, o podía conseguir en la tienda de mejoras para el hogar local. Algunas tiendas de mejoras para el hogar no llevan todas las piezas que usted necesita, por lo que tendrás que buscar en otros lugares. Personalmente he tenido buenas experiencias con http://www.plumbingsupply.com para encontrar las piezas.
Alerta! Un lector astuto (bigbob12345) señaló que más acopladores del reductor de campana no son presión nominal. Por favor vaya a leer esta página en el wiki de spudfile. Se sugiere que en lugar de usar el reductor campana, que simplemente usar una serie de manguitos de presión clasificada regulares para conectar el tubo de 3" a la tubería de 1".
Una nota sobre la longitud de tubos: Las longitudes de la cámara de presión principal y barriles son hasta usted. El primer cañón que jamás construido utilicé tubos de 4' por tanto, que funcionó bastante bien, pero era un poco pesado y un poco largo. Ese cañón se rompió hace años, así que cuando reconstruye este cañón nuevo (que yo estoy documentando aquí), he elegido utilizar tubos más cortos. Utiliza una cámara de presión de 2' y cortar las barricas para ser unos 4" más largo que el extremo de la cámara de presión, cuando ambos están conectados a la válvula.
Sobre la válvula: La marca de sistema de riego en el suelo en mi ferretería local era órbita. La válvula específica que utiliza es un Orbit WaterMaster 1" válvula antisifón, con accesorios estándar 1" roscado, solenoide 24 de voltios y presión máxima 125 psi. Página Web de producto No me importa el aspecto de antisifón, pero casualmente como la forma de U de la válvula, que permite para un compacto, fácil de llevar/mantener/disparar cañón.
Sobre el vástago de la válvula del neumático: Tomé un paquete de dos de los vástagos de la válvula de neumático del reemplazo de la tienda local. Asegúrese de obtener vástagos de las válvulas genérico, nada específico para una determinada marca de neumáticos. Usted quiere ser capaz de perforar un agujero en el tapón, deslice el vástago de la válvula a través de y lo apriete hermético. Los vástagos de las válvulas neumático particular compré tenían juntas de goma en el interior, que realmente ayudar a hacer un buen sello. Otra ventaja para el vástago de la válvula del neumático estándar, es que casi cada compresor tiene un accesorio para llenar neumáticos, por lo que no necesita ningún hardware adicional para su compresor.
Sobre el tubo: La tubería debe ser regular Schedule 40. Mi tubo de 3" está clasificado para 260 PSI la pipa de 1.5" está clasificada para 330 PSI y 0.5" está clasificado para 600 PSI. La válvula sólo puede manejar hasta 125 PSI, y puesto que quiero al menos un margen de seguridad pequeño, sólo voy a este cañón hasta 100 PSI. Este da una calificación de seguridad cómodo en todos lo PVC involucrado y nunca hemos tenido una de estas válvulas no de mí, independientemente de la presión.

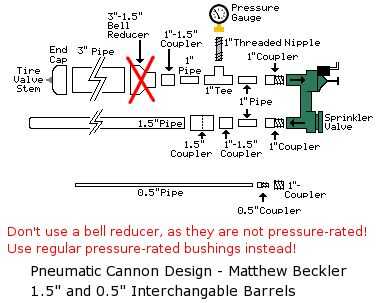

La primera imagen es mi plan para el cañón. Espero que entiendan lo que estoy tratando de indicar. Los dibujos me tomaron demasiado tiempo.

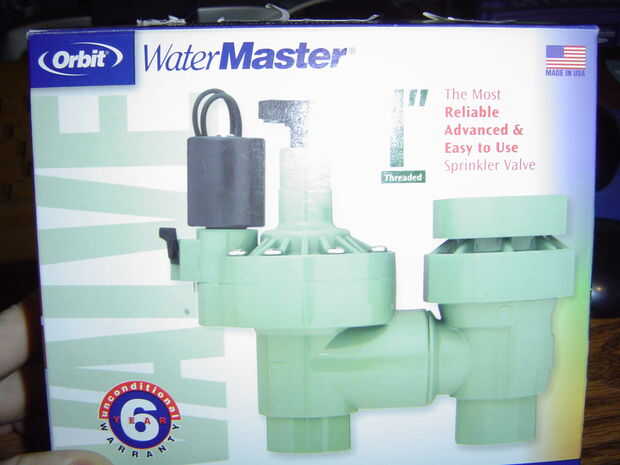

La segunda imagen es una foto de la caja de la válvula del aspersor.

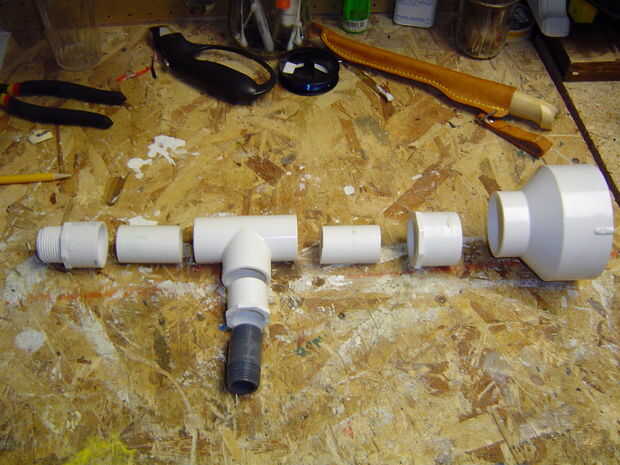

La tercera imagen es una vista soplado-aparte de las conexiones reales para el lado de la cámara de presión de cañón.

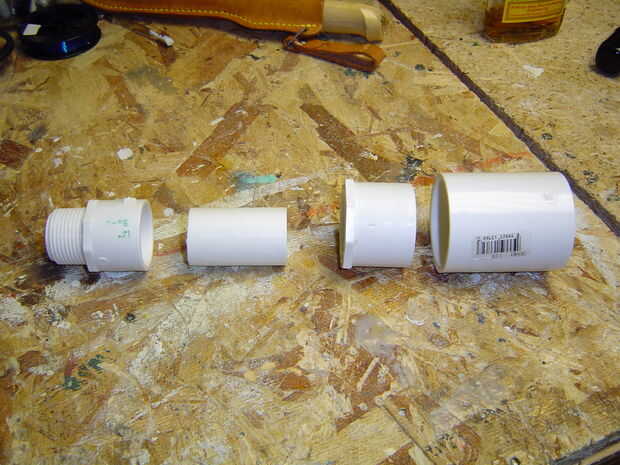

La cuarta imagen es una vista soplado-aparte de los adaptadores de 1.5" barril.
