Paso 4: Asamblea

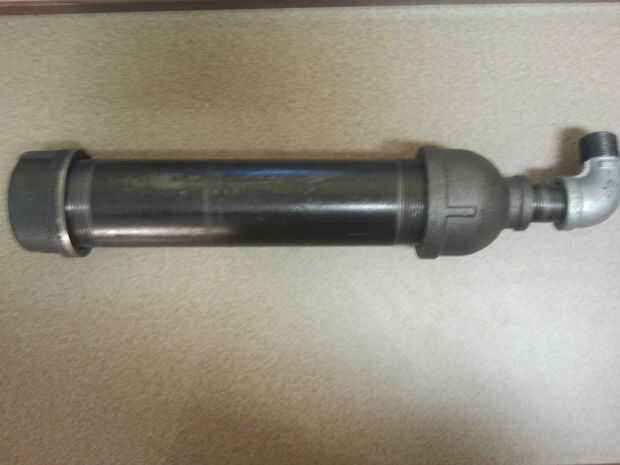

La cámara consta de la tapa de 2" niple de 2" x 10", reductor de 2" x 3/4", 3/4 niple y codo 3/4". Es bastante fácil... básicamente es sólo una manera de ser montado. Asegúrese de usar cinta de teflón o PTFE en todas las articulaciones.
Después de recibir la cámara secundaria todos apretados, montar la estación de llenado y activar sistema.

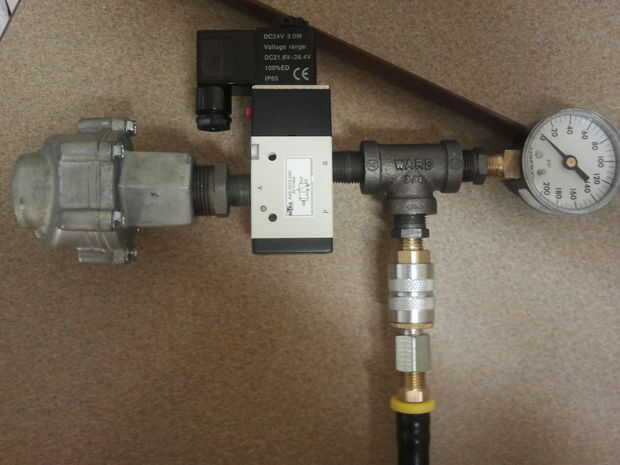

Comience con el QEV. QEV, si usted está utilizando un 3/4" uno, debe etiquetarse en CYL y tubo en los tres puertos. El puerto identificado como IN es la que se unirá el gatillo y el relleno. Ver las fotos para el diseño que utilicé. Si no te gusta el diseño, eres Bienvenido a cambiarlo a lo que usted necesita. Como tienes el relleno detrás del DCV debería ser fino (por detrás, es decir que el relleno está aislado de lo QEV por el DCV).
Para esta parte, también usé un 1/4" conexión/desconexión rápida para la conexión de gas. Usando esto, soy capaz de desconectar (y sello) el suministro de gas desde el launcher para transporte o para las situaciones cuando uno necesita movilidad mejorada.
También es una buena idea poner un medidor de presión en algún lugar aquí también. Sin indicadores de presión, el usuario tendría absolutamente ninguna idea si el cañón está "armado" o no. Poner el medidor en el relleno lateral en vez del lado del piloto (el área entre el diafragma en el QEV y el DCV) ya que queremos mantener al mínimo posible el volumen experimental. Esto mejorará grandemente eficacia y gatillo respuesta. No necesita un medidor en el otro lado de la válvula ya que la presión a través de lo QEV será a o menor que la presión en el lado del relleno del DCV.

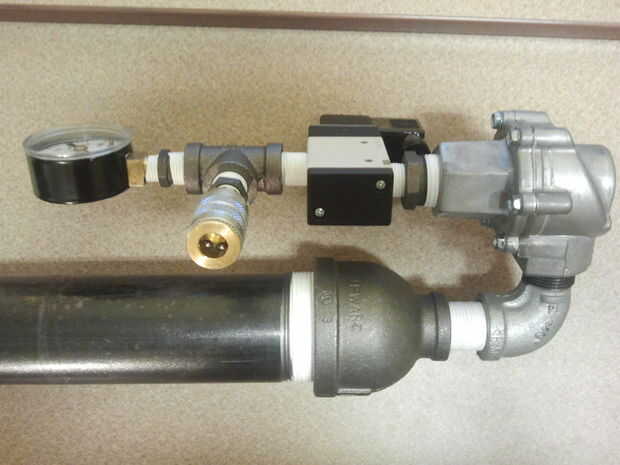

Con el relleno y la cámara secundaria construido, todo lo que queda es Enrosque el codo de la cámara secundaria de lo QEV. Nota que pase la cámara secundaria en el puerto - debe ser un cilindro marcado. Ver el cuadro incluido más.
Decidí orientar la cámara secundaria paralela a la parte del relleno del cañón de modo que pueda doble la cámara secundaria como una acción de clase. La cámara puede orientarse la otra manera. Su orientación no afectará nada.
