Canon-rotulador remoto (6 / 11 paso)

Paso 6: Conecte el cable al tablero de

Lo que tienes que hacer es conectar el negro con 2 puntos en el mismo lado, luego conecte los cables rojo y blanco (rojo al botón cerca del final = más cerca y blanco y el botón en el centro = más allá).
Tenga cuidado de pelar los cables porque los cables rojo y negro se deben utilizar también para el interruptor.

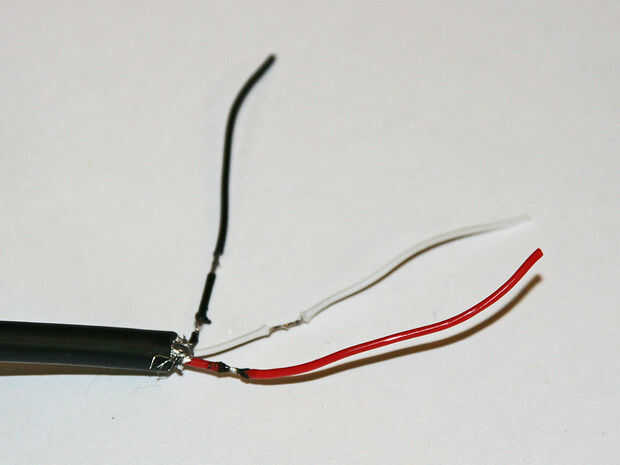

Lo que hice es pelar el cable negro en 3 partes (junto a la primera soldadura de punto, cerca de otro y al final), rojo en 2 partes (cerca de primer punto de la soldadura y en el extremo) y blanco sólo en 1 parte (final, cerca de segundo la soldadura de punto)

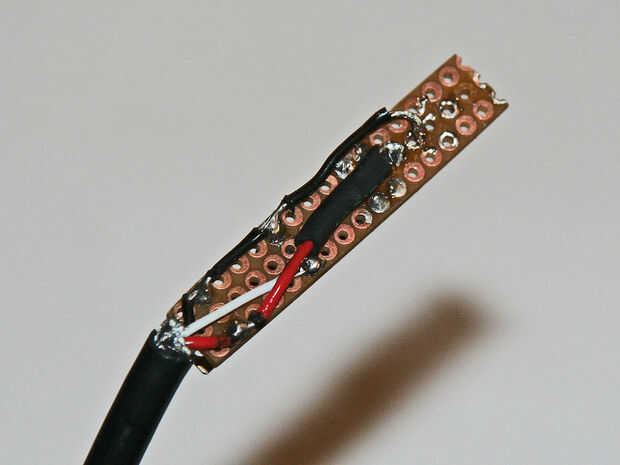

La soldadura de los cables (negros a ambos botones en el mismo lado, rojo al botón más, blanco y botón más lejos).

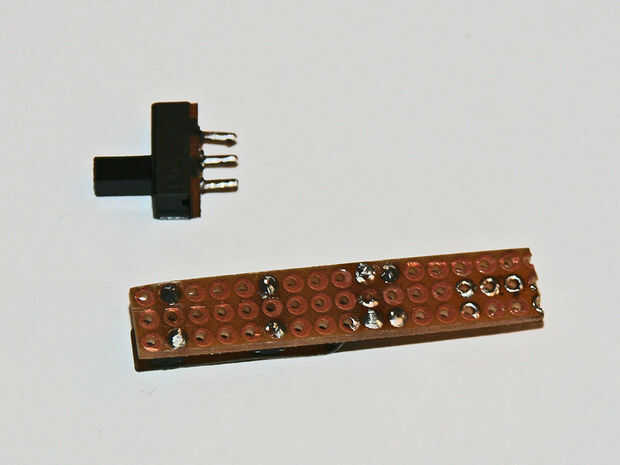

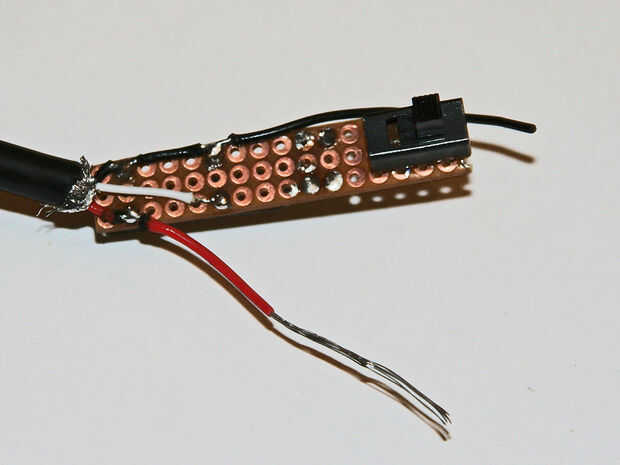

En este punto trató de soldadura t el negro hilos rojos en el tablero, poner el interruptor en los agujeros de la placa y calentar de abajo por lo que voy a seguir--no funciona!

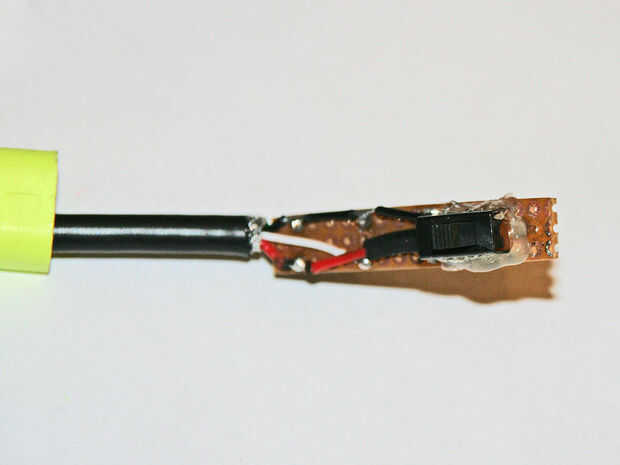

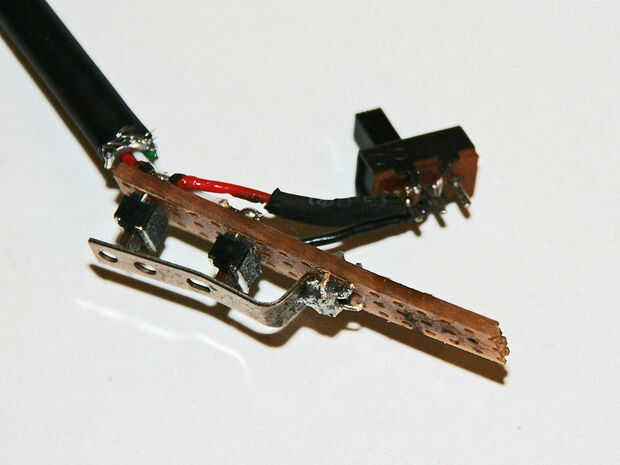

Lo que tienes que hacer es soldar los cables rojo y negro directamente al interruptor y luego pegue el interruptor en el tablero inferior.

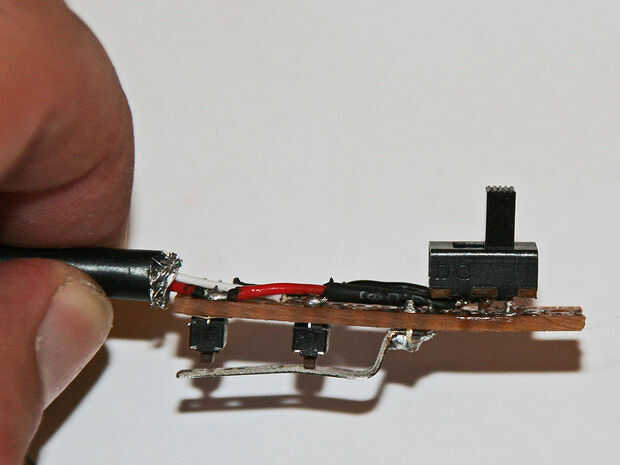

Prueba, prueba, test... conectar el jack a la cámara y comenzar a poner presión sobre la tira de metal. Primero presiona el botón debe ser en primer lugar, causando el foco auto trabajar, entonces el segundo pulsador y la cámara debe tomar el tiro.
Ahora prueba el interruptor. El momento de de que activar el interruptor la cámara debe tomar la fotografía y esperar en este estado hasta que se desactiva el interruptor.

¿Todo funciona? Buena. Vamos a continuar.
