Paso 2: Esquema de cableado

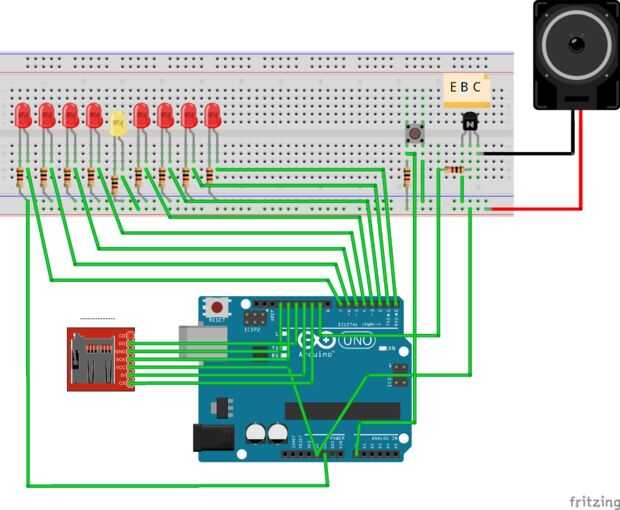

Cables todos juntos utilizando el esquema adjunto.
Para la tarjeta microSD:
- VCC va a 5V en el Arduino UNO (para poder)
- GND va al suelo en Arduino UNO
- D0 (MISO) va al pin 12 en el Arduino UNO
- D1 (MOSI) va al pin 11 de Arduino UNO
- CLK (SCK) va al pin 13 de Arduino UNO
- D3 (CS) va al pin 10 en Arduino UNO
El pulsador es conectado a una entrada con una resistencia de pull-up analógica. Es una buena solución si estás fuera de pines digitales.

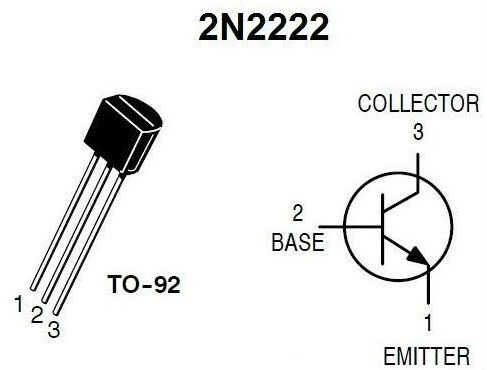

El altavoz está conectado mediante un transistor de modo que el pin digital no demasiado corriente. He añadido el pinout del 2N2222 para referencia.
