Paso 2: Cableado del Arduino Lilypad
Usted necesitará los siguientes elementos:
- Arduino Lilypad Simple
- Zumbador de LilyPad (este es el "altavoz")
- Sensor de luz de LilyPad
- Pequeña batería de LiPo (puede usar otra fuente de alimentación, pero son prácticos y pequeños)
- ~ 3' de hilo conductor
Tengo todas mis piezas del Kit de Protosnap de Lilypad (https://www.sparkfun.com/products/11262). No tienes que comprar este kit, cada uno de los componentes puede ser origen por sí mismos. No debe utilizar los sensores de lilypad, pero son más fáciles de coser a con las pastillas grandes, y son los utilizados y hará referencia.

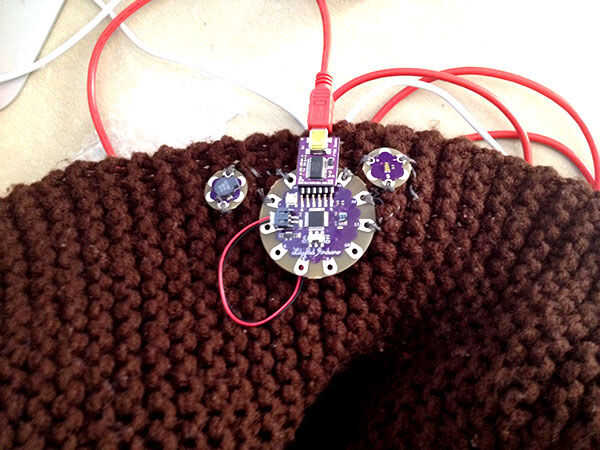

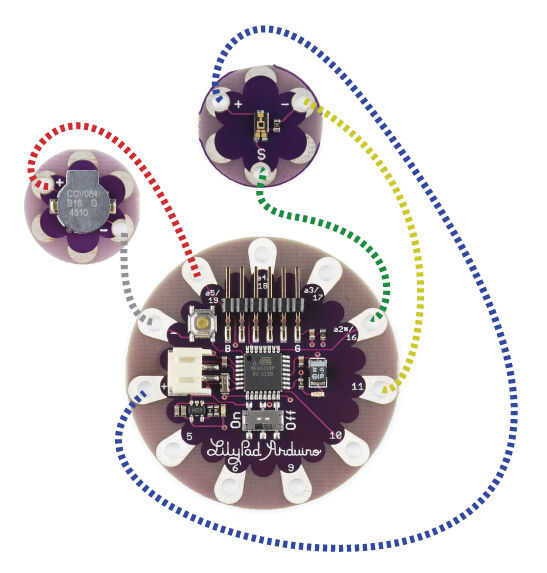

Como se puede ver, el circuito es bastante simple, acaba de encontrar dónde se coloque los componentes en su suéter. Asegúrese de que el sensor de luz será totalmente cubierto cuando el collar es volteado hacia abajo y suficientemente expuesto cuando gira para arriba. Esto es lo que provoca la música, si la luz es brillante, los juegos de música, si el collar se voltea hacia abajo y cubre el sensor de luz, el música se detiene. El timbre puede estar en cualquier sitio, pero mantuvo cerca el lilypad principal ya que es más fácil coser a él cerca por. No tienes que usar mis pins o mi diseño, que es justo lo que funcionó para mí. Muestra un diagrama en primer lugar, y cuando empecé a coser, me di cuenta no tiene que ir todo el camino con el sensor de luz positiva (la línea azul de puntos), por lo que acabé poniendo eso en el perno superior de arduino real, pero no dude alambre de cualquier forma que le parezca (como funciona, está todo bien).
