Paso 7: Prueba

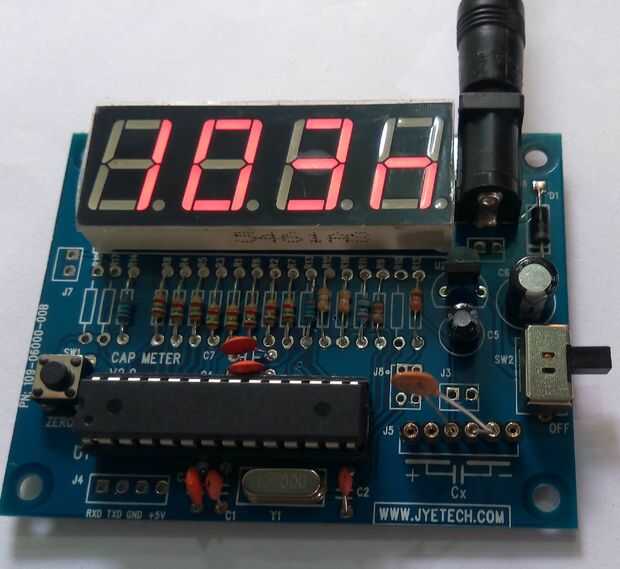

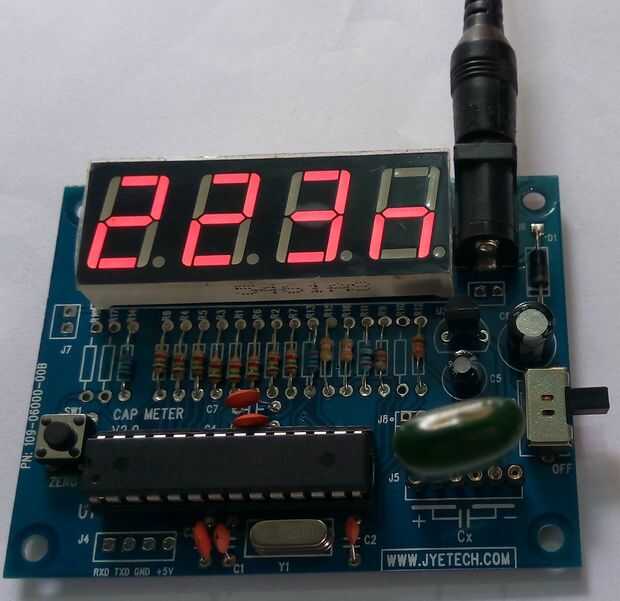

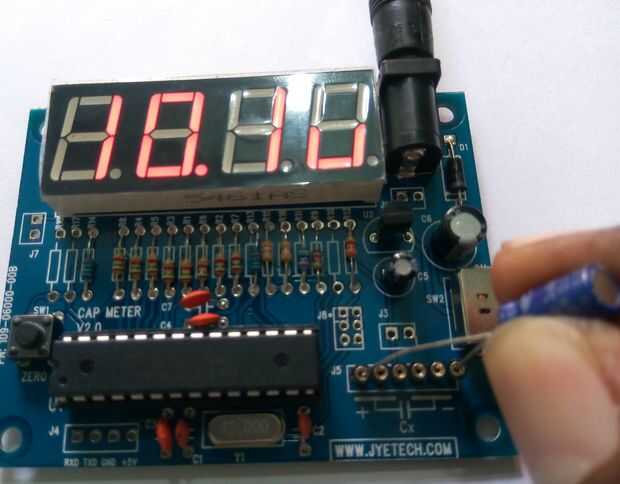

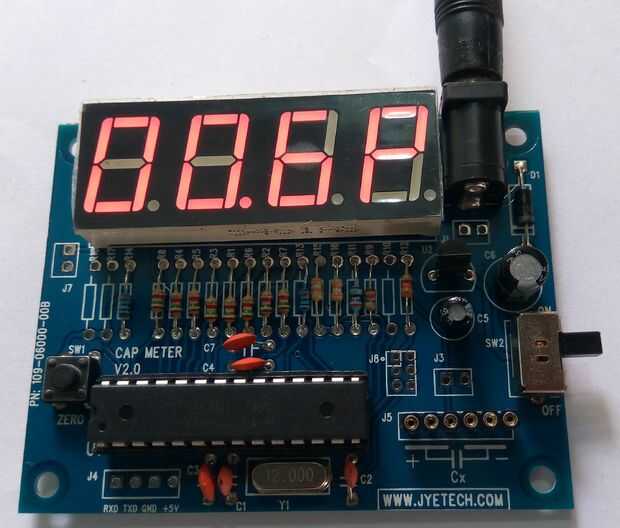

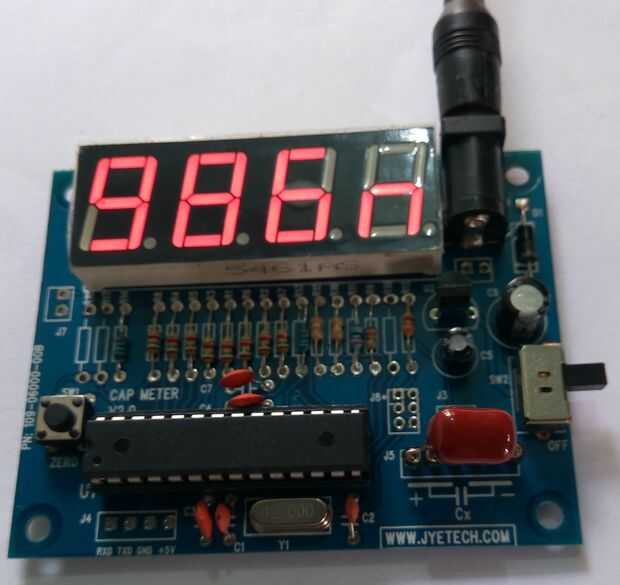

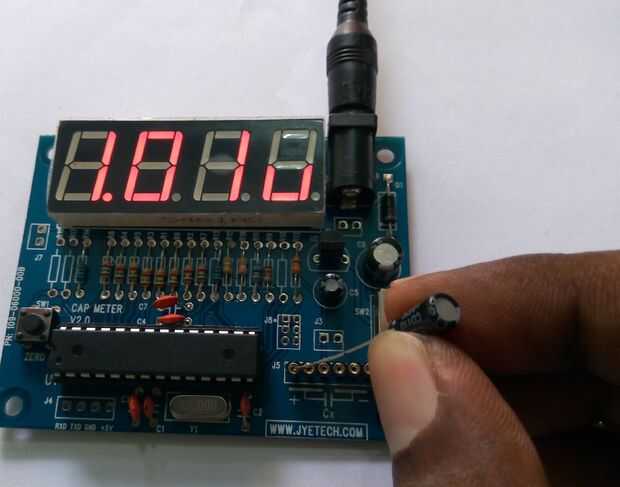

Conecte un adaptador de DC a la toma y hacer encendido/apagado interruptor a on. Pantalla debe estar encendido. Ahora conectar un condensador dentro de 1pF a 500uF en el conector J5. Medidor mostrará el valor de la pantalla. Esperar un momento para estable el valor. Generalmente tapas más grandes tardan más tiempo en mostrar resultados sino que debe no más de 2 segundos.
Después de encender el interruptor de encendido/apagado si no cualquier pantalla entonces usted debe comprobar la conexión de alimentación. Asegúrese de + 5V está disponible en pins de energía MCU (pin 7 y 20 de U1).
Si fuente de alimentación es bueno comprobar si MCU obtiene registrado. Esto puede hacerse mediante la medición de la tensión en el pin 10 de U1. Este pin es la salida del oscilador. Deben leer unos 2,5 V si está funcionando el oscilador. Si no deben revisarse Y1, C1 y C2.
