Paso 9: Montaje del PWB

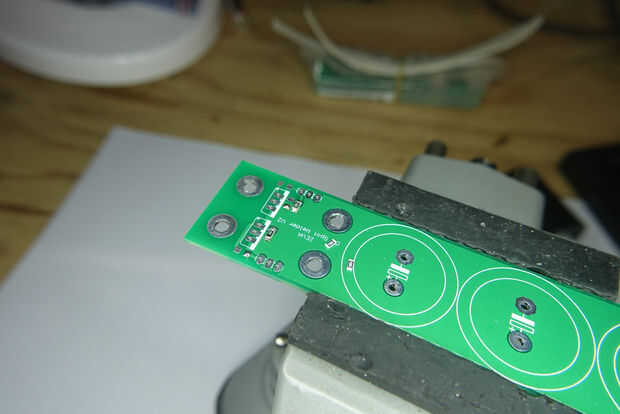

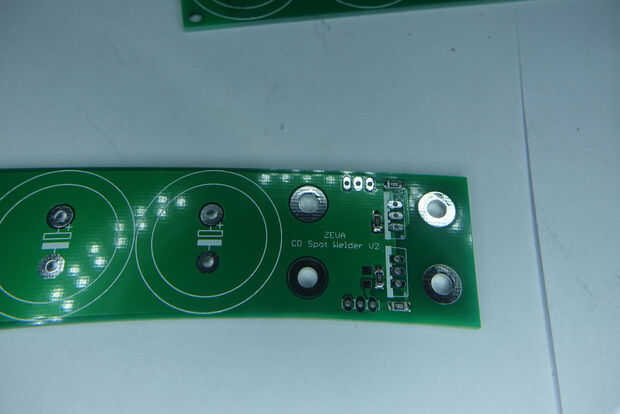

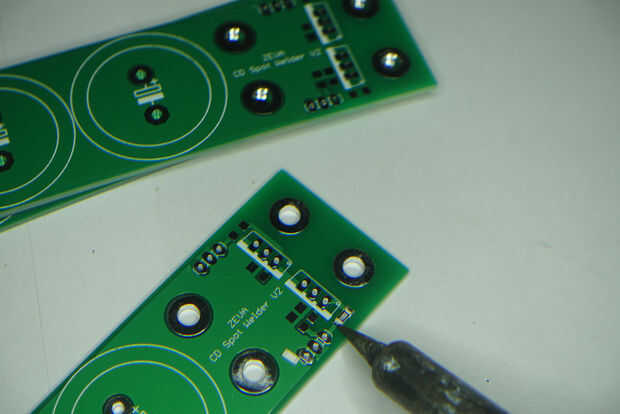

Comience agregando las 4 resistencias SMD pequeño en cada uno de los PCB
1) resistencias 2 x 100 ohmios. Estas resistencias limitan la corriente usada para activar las puertas en cada uno de los 2 MOSFET
2) resistencias 2 x 10 k Ohm. Estos resistores se colocan entre las puertas MOSFET y el GND y aseguran la puerta en el MOSFET se llevan a cabo 'baja' cuando la señal de puerta está apagado.

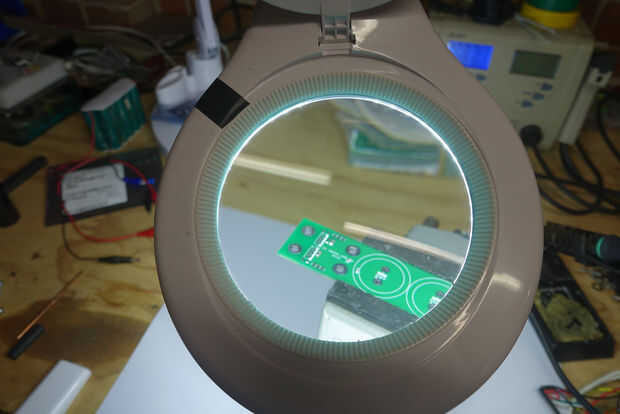

Las virutas son de tamaño 1206 y son lo suficientemente grandes como para ser soldada a mano. Dicho esto, trabajando bajo una lupa de mesa iluminada LED es de gran ayuda!
Nota: No agregue el condensador en la placa - en este diseño que las puertas son conducidas desde el Arduino que en soldador de Ian las puertas se 'mantiene' abiertas por estos condensadores hasta que su carga ha sido disipado en la soldadura.
