Paso 15: El Control PCB

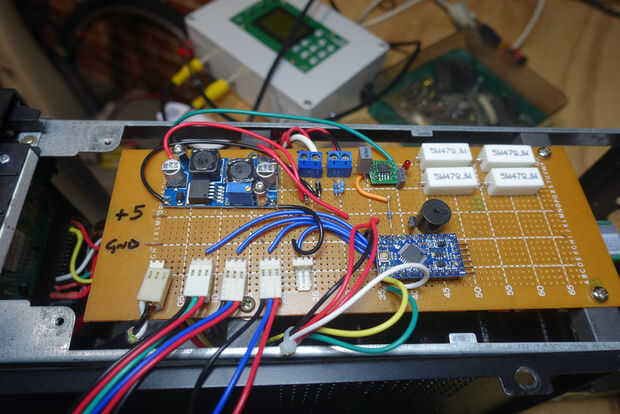

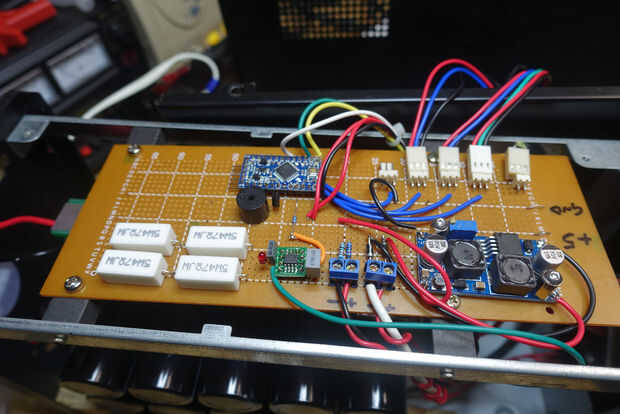

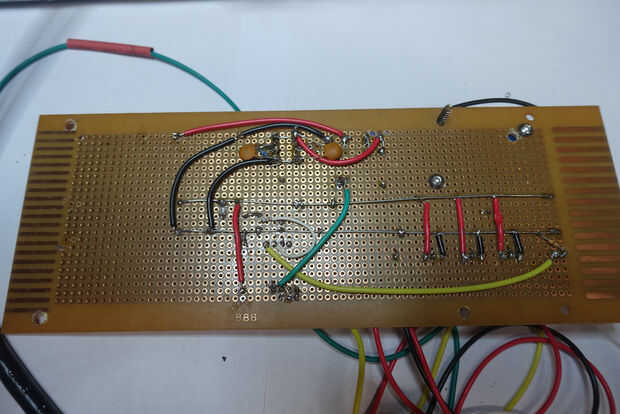

Como he dicho antes sólo construí esto cuando fui a lo largo, hacer cambios y modificaciones según sea necesario. Estoy seguro que se puede hacer más ordenadamente y sin duda en un espacio más pequeño si es necesario. Así, en lugar de detallar esta parte de la construcción sólo ofrezco algunas fotografías y una descripción de las partes principales de utilizar.
Partes utilizadas:
1) la placa de prototipado utilizada fue: Jaycar prototipos PCB
1) DC-DC de alimentación (para bajar 12VDC a 5VDC) ebay enlace convertidor DC-DC
2) Arduino Pro Mini 5V 16 MHz (clon) enlace de ebay para Arduino Pro Mini
3) controlador de puerta MOSFET MIC4452YM (montado en un mini PCB - mini SOIC PCB ). Un resistor 10 de k tiene la clavija de salida digital en la baja de Arduino.
4) zumbador (rescatado de un pedazo fallado de equipo) - de un pin de salida digital y un pequeño transistor.
5) resistencias de poder purgar energía de los condensadores cuando se desea reducir la tensión (o desde un punto de vista de la seguridad hará que el dispositivo seguro apagado). Usé 4 resistencias de 5 vatios de 47 ohmios. Jaycar 47 ohmios resistencia de 5W
6) 2 resistencias para el divisor de voltaje, ohmios @ XXX 1 y 1 en YYYohm.
7) 2 diodos en la entrada para proporcionar protección de polaridad de entrada de 12 voltios.
8) un interruptor de pie. Interruptor de pie Jaycar . Un condensador de 1uF a través de los terminales del interruptor de pie asegura que la entrada para el Arduino es 'debounced'.
