Paso 5: Hacer la cut(s)

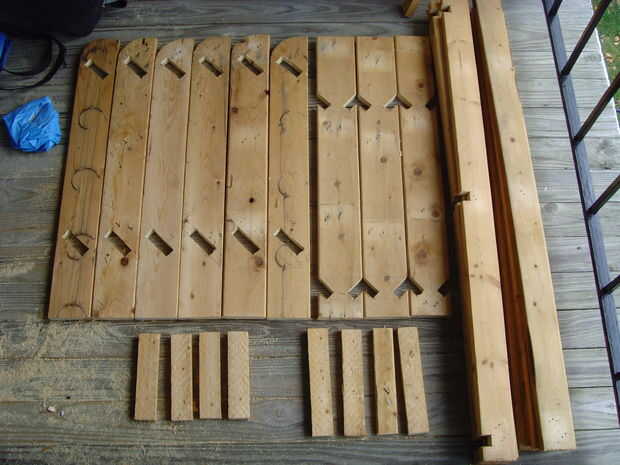

1) cortar 9 tablas 3.5" de ancho y largo de 26,25"
2) 3 de estas placas serán los soportes mediados - hacer las mediciones que se muestra y dibujar líneas horizontales en cada posición

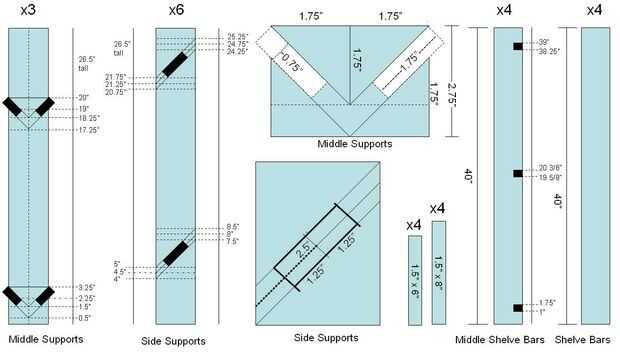

3) consulte el Blow-up de media soportes en el centro de la segunda imagen. Primero dibuje líneas diagonales desde la línea de fondo al 3, entonces la 2ª a la 4ª. Una vez hecho esto, medir 1,75" desde la arista exterior de la Junta a lo largo de la diagonal superior y trazar una línea perpendicular que une las dos diagonales. Esta área está representada en blanco en la imagen y será cortada de la Junta. Repita para las aberturas superior e inferior.
4) las otras tablas de 6 son los soportes laterales. Hacer las mediciones para los soportes laterales y trazar las líneas horizontales correspondientes.
5) consulte el lado soportes hinchables en el centro de la imagen. Dibujar diagonales conectando las líneas como se muestra en la figura. Una vez hecho esto, mide 2.5" a lo largo de la línea media. Luego medir 1.25" desde ese punto en direcciones opuestas y sacar 2 nuevas líneas perpendiculares para conectar las diagonales. El área que se muestra en negrita será cortado de la Junta Directiva. Repita para ranuras de la parte inferior y superior en todos los tableros de 6.
6) cortar 8 tablas de 2.5" de ancho y 40" de largo. Son las barras que soportan los libros. Deje 4 de ellos solo por ahora. En los otros cuatro, hacer 0,75" muescas profundas como se muestra en la figura. Estas muescas ayudarán a los tableros a permanecer en el lugar mientras se mantiene la integridad estructural de los soportes del mediados.
7) por último, tomar algunos restos de madera que es 1" de ancho y cortar 4 tiras que son 4" de largo y otro 4 tiras que son 8" de largo.
8) arena y terminar a su satisfacción!
