Paso 7: Conecte el interruptor de jugar en el módulo de sonido para el LED de Caps Lock o su resistencia

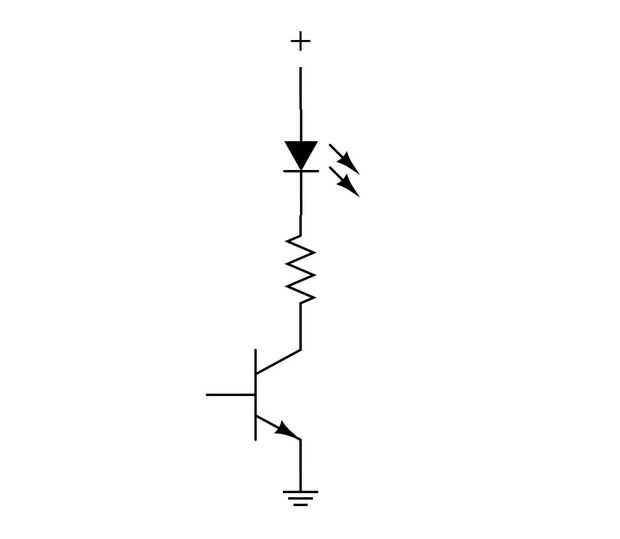

Queremos que conecte el cable del interruptor del juego en el módulo de sonido a uno de los terminales del LED o su resistencia. El mejor lugar para conectar el cable es el terminal en el LED o la resistencia que está más cerca el circuito integrado. Este terminal tendrá la tensión más baja cuando él LED se activa. Al conectar el interruptor play a esta baja tensión, se simular el interruptor play siendo presionado y activar el módulo de sonido.

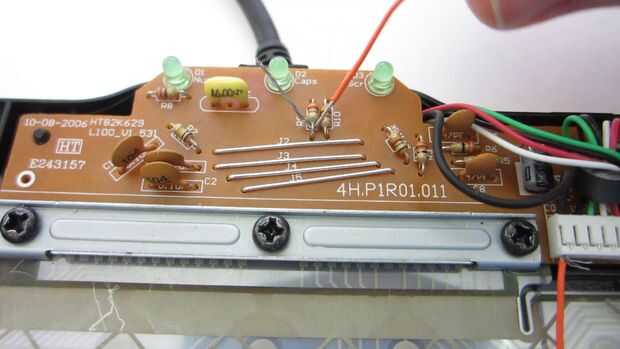

Activar la función de bloqueo de mayúsculas para que el LED está encendido. Luego tomar el extremo libre del cable que está conectado al interruptor de juego y toque a los terminales del LED y el resistor. Al menos uno de los terminales activará la función de reproducción en el módulo de sonido. En mi teclado, tocar el cable a cada terminal de la resistencia activa la función de reproducción.

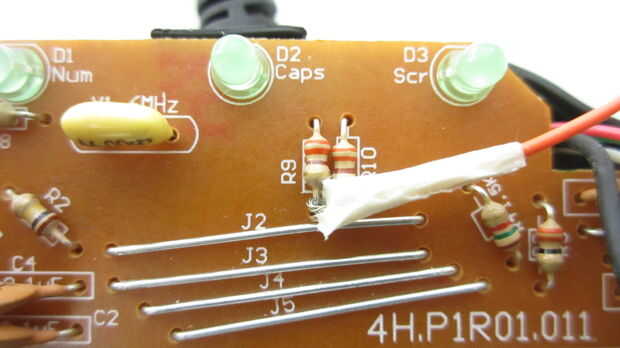

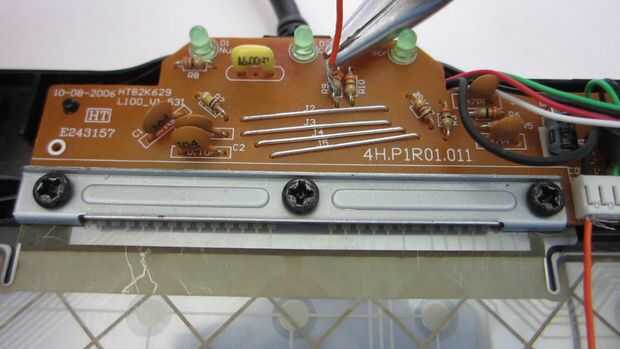

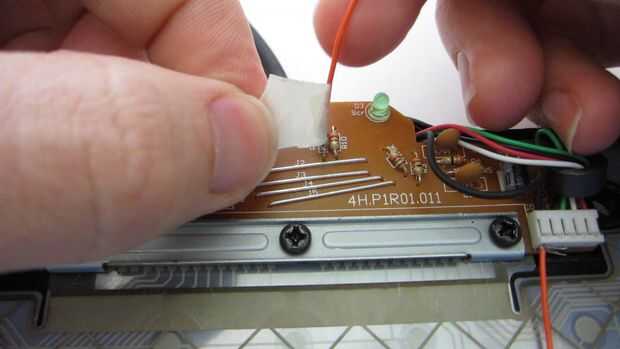

Conecté el cable en este punto bucle alrededor de la cabeza de la resistencia y luego enroscarlo para que fue apretado y hecho una buena conexión. Luego envuelve el extremo del alambre en cinta para evitar cualquier indeseados cortos.
