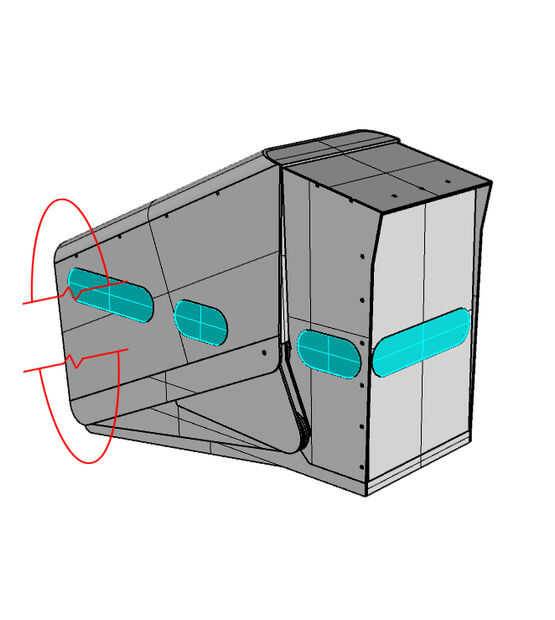

Paso 1: Modelado de la maqueta
Con este proyecto, finalmente hago yo realmente aprender Autodesk Inventor (esta serie de tutoriales ha sido super útil). He estado tratando de forzarme a transición de nurbs, modelado de sólidos modelado por años, así que finalmente mordió la bala y lo hizo con esta maqueta. Este software es esencial para este proyecto por una serie de razones que no consigo aquí, pero ensamblados y geometría paramétrica son dos de los factores principales para agilizar este proceso que Inventor ofrece.
La mayor parte de mi trabajo CNC de escala más grande se ha hecho con Shopbot o configuración de router CNC comparable. Lo que siempre me ha parecido es que usted necesita algunos margen de maniobra para conseguir uniones de dedo para ir juntos, así que naturalmente modelado esta en Inventor. Esto resultó para ser totalmente innecesaria, pero llegaremos a eso más adelante.
Esta cosa tiene que ser portable, pero estoy haciendo de madera contrachapada de 3/4" con pesa de 2 libras/pies cuadrados. Hice un cálculo aproximado, y si hice todo de paneles sólidos pesaría casi 1000 libras - de no es exactamente portátil. Mi solución es simple-cortó hacia fuera la mayor parte de la madera contrachapada. Sí, sé que es más inútil pero es un prototipo y sólo tengo un par de semanas!

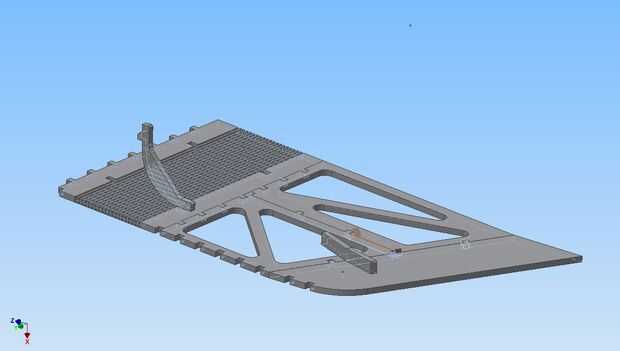

Subdivide los paneles con líneas sólidas a lo largo de los bordes y las líneas principales de la estructura (x básicamente a través de los paneles) y dejó por lo menos 1 1/2" de material como una regla.

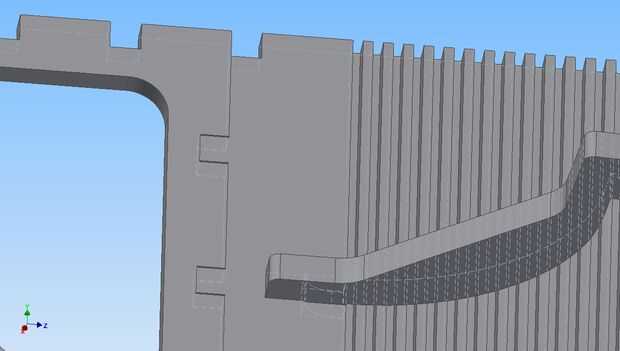

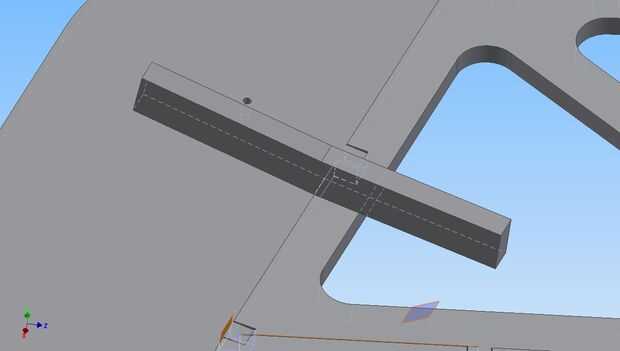

Los paneles separados ajuste con las articulaciones del dedo.
