Paso 2: Estructura de plegamiento

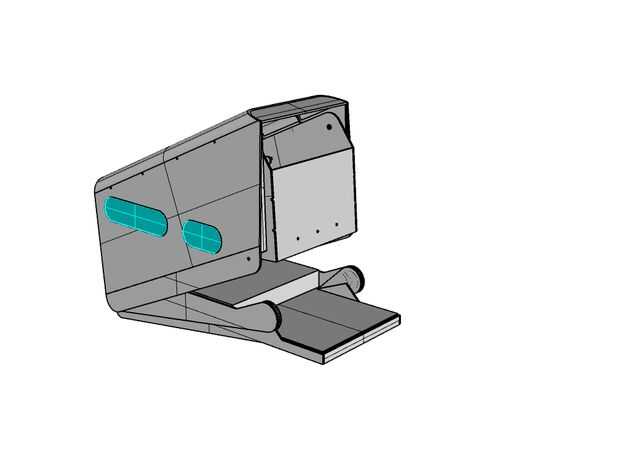

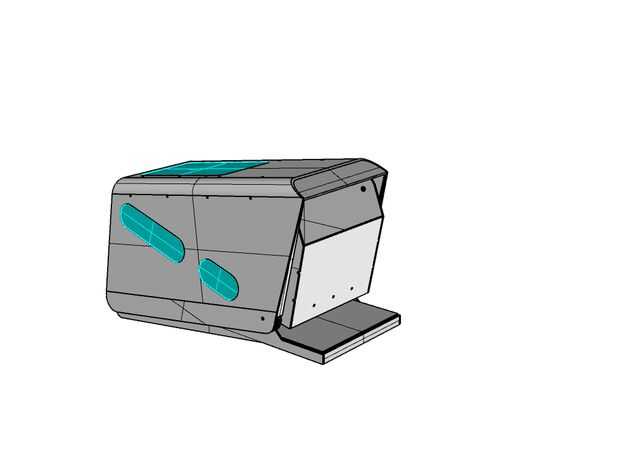

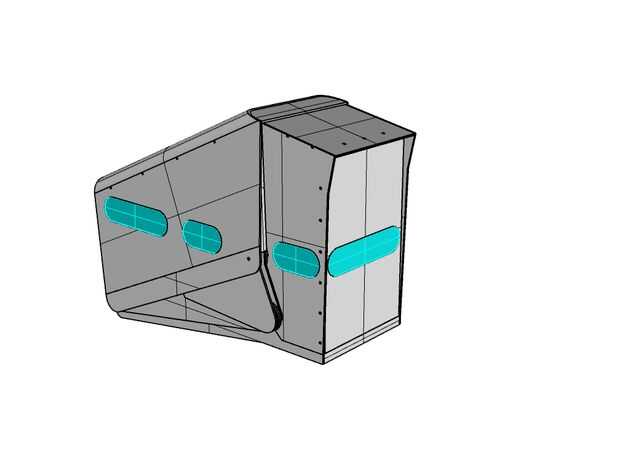

Aquí es el último diseño de la vaina como que se desarrolla. Seguirá más detalle, pero básicamente tiene dos partes principales: el techo y la puerta de entrada. Estoy tratando de crear mayor espacio interior posible cuando se implementa, al tiempo que tan compacta como sea posible cuando está dentro de la furgoneta.

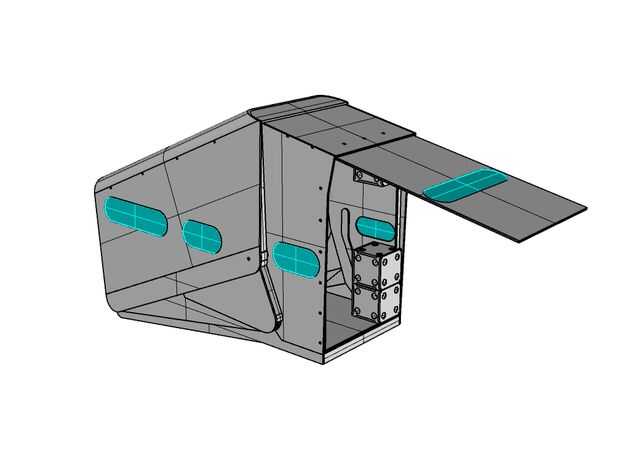

En la última foto, la vista dentro de la cabina muestra el tragaluz (azul), la cama (amarillo) y las cajas apiladas son modular estantería/almacenamiento de información que albergará un dispensador de agua y una chimenea de etanol.
Estoy haciendo el prototipo nuestro de contrachapado de abedul de 3/4. ¿Por qué, os preguntaréis? ¿No hay más ligeras, materiales más finos que funcionarían mejor? Definitivamente.
Me voy con capas de 3/4 por 3 razones.
1. es barato y fácilmente disponible.
2. se puede cortar utilizando una variedad de herramientas aquí en el muelle 9 (el Metabeam lasercutter, la CNC de 5 ejes DMS, el Shopbot, el chorro de agua, la Sierra de mesa...) -Esto me da la flexibilidad para explorar todas estas herramientas y a encontrar la manera más eficiente para hacer de cada parte.
3. lo he utilizado 100 veces en otros proyectos. Sé exactamente cómo se comporta, lo que sus propiedades son, cuánto pesa, cuánto puede abarcar... Esta es toda la información que puede conseguir en cualquier proyecto de fabricación, pero cuando haces el prototipado rápido es muy útil tener una sensación para el material de la experiencia.
Estad atentos para más Instructables!
