Paso 6: Visualización de cantidades complejas
Lo que tenemos aquí es una muestra de la verdadera realidad aumentada volumétricas, y las cosas se ponen interesantes cuando tenemos funciones 3D para visualizar.

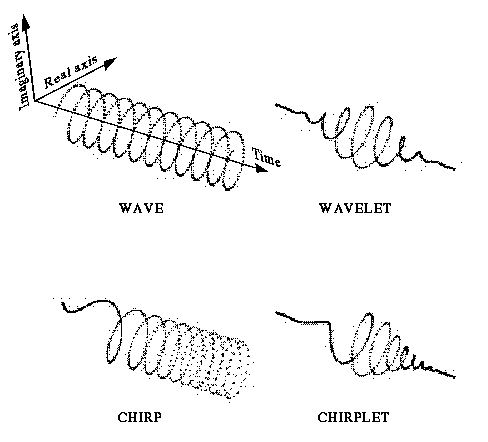

Tomemos por ejemplo una onda, que está formada por un coseno y la raíz cuadrada de menos uno veces una onda sinusoidal, así una onda de valor complejo, como se muestra arriba. Aquí podemos ver que la energía es constante, es decir, el radio del eje central del tiempo es constante.
Para visualizar contenido 3D, simplemente girar el baño mientras se mueve a lo largo del carril, como en mi foto de 1985 se muestra en el paso 1 (por ejemplo, para mostrar circularmente polarizada de las ondas de radio).
Puede tener una vuelta de motor la natación y otro moverse a lo largo de la pista, o usted puede tener sólo un motor al girar el nado y empuje a lo largo de la pista manualmente, al leer su posición y la posición como un índice para el motor que gira.
Escoger para comenzar con algún ejemplo sencillo: para visualizar la "ola", simplemente tienen una fuente de luz se mueven en un patrón helicoidal, a lo largo del riel.
Para visualizar una WAVELET (una «pieza» de una onda, de onda es decir, localizada, ventana), tenemos el radio incrementan lentamente como el nado gira alrededor mientras se mueve a lo largo del riel.
Para visualizar un chirrido, el baño debe comenzar a girar lentamente y luego girar más rápidamente a medida que se mueve a lo largo, si visualizar un upchirp (o comenzar rápido y lento como se mueve si visualizar un downchirp).
Finalmente, para visualizar un CHIRPLET (una «pieza» de un chirrido, chirrido de ventana, es decir, localizada), también ahora tenemos la amplitud crece y luego decae para que haya una concentración de energía sobre un punto determinado en el tiempo o espacio.
Una vez que se pueden visualizar una onda, WAVELET, chirrido y CHIRPLET, usted está listo para descargar algunos de los datos LIGO y visualizar!
En octava, de la carga de los datos, por ejemplo, x (t) y luego calcular z =hilbert(x);
Ahora usted tiene una señal analítica, lista para ser visualizado en el giro nadar.
