Paso 3: Conectar el ADXL 335

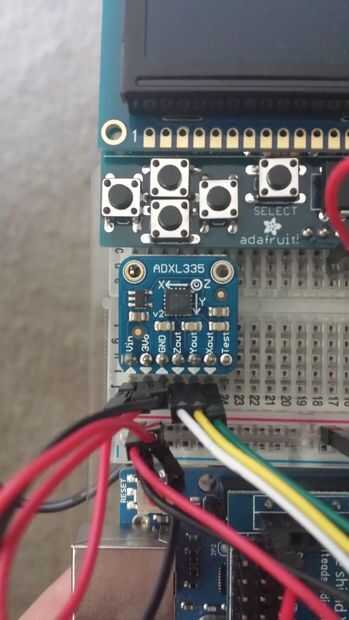

La conexión entre el ADXL 335 y el Arduino se puede lograr con 6 hilos. Las primeras conexiones son simplemente la alimentación de 5V y GND conexiones. Las tres conexiones son para los datos de salida de los 3 ejes del acelerómetro. Cada una de estas salidas requiere su propio perno de la entrada analógica. Mi Consejo, elegí los pines A0, A1 y A2 para las salidas X, Y y Z, respectivamente. La última conexión necesitada es la conexión de 3Vo. Este pin debe ser conectado al pin AREF en la placa Arduino. Esta conexión da el sensor de un nivel de ruido de línea de base para Arduino. Sin ella, las lecturas serán absolutamente inútiles.
