Captura de movimiento con un acelerómetro de Arduino con XBee comunicaciones (4 / 12 paso)

Paso 4: Conectar la pantalla LCD

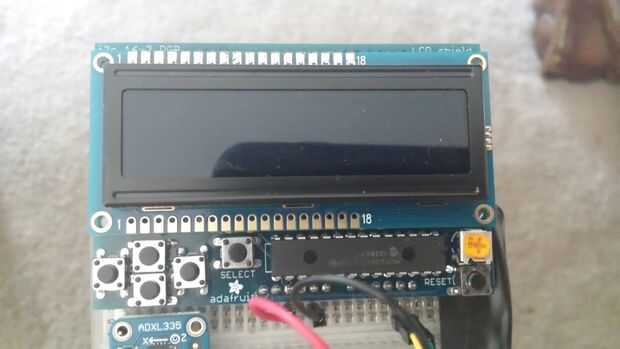

Este escudo, no apilada (como se muestra), requiere sólo 5V, GND y 2 pines analógicos. Este LCD requiere el uso del I2C de los pernos en el Arduino, en A4 y A5. Mirando la pantalla, moviendo desde el botón a la izquierda, fila inferior de pines, el pin 1 debe conectarse a A5 y el pin 2 debe conectarse al pin A4. El pin GND es el pin 8 de la derecha y el 5V el pin es el pin 10 de la derecha. Las conexiones pueden verse por encima.
