Paso 13: Efectos del fuego

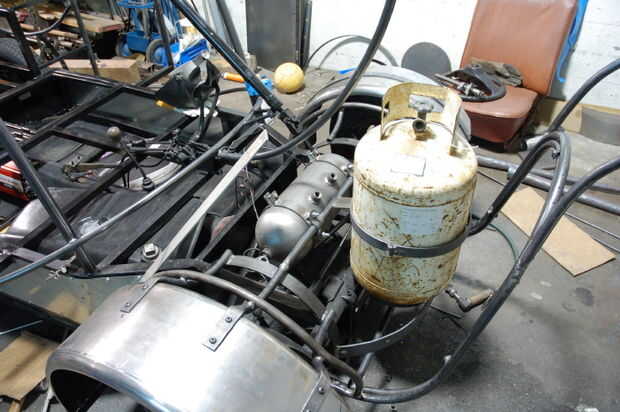

Para seguir con la mirada oilpunk y para asegurarse de que siempre trabaja, me decidí por un enfoque de muy baja tecnología para agregar fuego al caracol. Hemos montado en el tanque de propano líquido en el cuello y un tanque de pleno para la acumulación de gas justo detrás de él. Accesorios eran soldados al tanque para hacer la fontanería fácil y limpio.
A continuación, forjado 2 tallos del ojo fuera del tubo, asegurándose de que los centros seguían siendo hueco. Entonces soldó con autógena los hemisferios huecos, con anillos de piloto en la parte superior y un orificio de 1/2" en la base del recipiente, a los tallos del ojo. El anillo de piloto es un tubo hueco con una ranura de corte alrededor de todo el interior ID con un NP guarnición soldada con autógena al exterior por tuberías el gas. Cada ojo entonces fue conectada con un venturi para mezclar aire con el gas para un piloto limpio de quema. Los pilotos fueron entonces conectados hacia el tanque de plenum con tubo de cobre de 1/4", conexiones de compresión de 45 grados y una válvula de aguja para ajustar el flujo de gas.
Entonces, válvulas de globo de 1/2" fueron conectadas a la base de cada acción de ojo y sondeado con líneas de 3/8" cobre conectadas al tanque de pleno. Cuando estas válvulas se abren una bola gigante de fuego entra en erupción de los ojos. Atamos a riendas de cuero a las válvulas que podrían sacarse de dentro del coche.
Por último, para cierre de seguridad, un regulador y manguera fueron unida desde el tanque de propano líquido al tanque de pleno con una válvula de bola 1/4 vuelta.
