Paso 16: Sistema eléctrico
Un inversor de 4000 vatios se incorporó el sistema accesorio para accionar el equipo de música de 110v.
Las baterías de ambos sistemas se cargan mediante el generador de motor con el uso de un aislador de batería. Debido a nuestro consumo de energía grande, también se utiliza un generador de Honda para cargar el Banco de baterías de 12v accesorios, baterías de ciclo profundo de 12v dos. Una batería de coche estándar fue utilizada para correr el coche.
Todos estos elementos se controlan desde los interruptores del tablero y la caja de disco y están montados firmemente debajo de los tableros de piso.

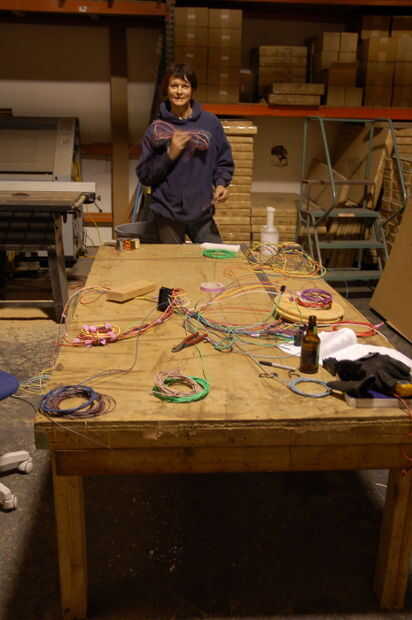

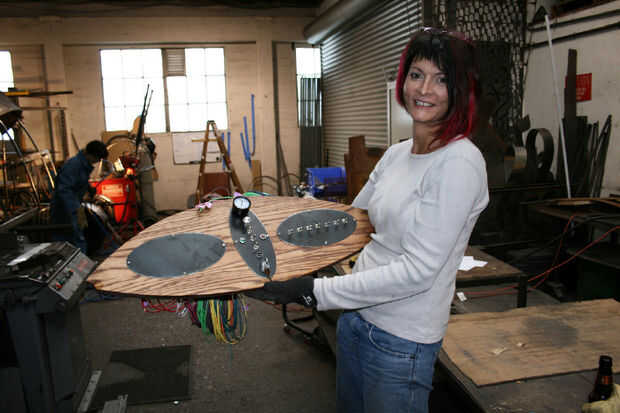

Desde el principio en el proyecto, hicimos una lista de todo lo que nos gustaría ejecutar en esos sistemas y compró un nuevo cableado automotriz de Summit Racing. Luego trazó la lista de componentes en el arnés y había hecho nuestro esquema final. Había conformada por un mock del tablero en papel y comenzó enrutar los cables a las diferentes partes del coche. Todo este trabajo se realizó fuera del coche en una gran mesa. Una vez que el guión fue hecho, agregamos todos los paquetes pre-hechos interruptor a él. Como el coche se estaba construyendo, cosas como la caja de disco, baterías, inversor, arrancador y relés se montaron en el coche esperando el día cuando le instalamos y conecte el dash y el arnés a ellos. Al construir el marco y la carcasa nos reunimos regularmente con Lauren (la diosa de alambre) para asegurarse de que hemos hecho habitación y trazados para el cableado.
Finalmente llegó el día cuando la soldadura se realizó, la pintura fue acabada y ahora con seguridad podemos instalar el dash y el arnés. Gracias a toda la planificación, el guión se deslizó bien en los soportes, el cableado fue abajo tubos a la derecha y la izquierda de la carcasa y todo lo relacionado hasta! Lo único que no podíamos llegar a trabajar la primera vez fue el cuerno! Me sorprendió!
Nunca más se lío con el funcionamiento de alambre uno a la vez. Habría sido dentro del coche para una semana haciéndolo de esa manera.
La próxima vez: sustituir el generador VW con un alternador. Nosotros normalmente estamos moliendo alrededor de las calles y que es lento para que un generador producir una buena carga.
Sigue al anuncio: tablero de indicadores, construidos en el sistema de carga de 12v 110v y más luces para el shell.
