Característica de sesenta pies de agua (2 / 6 paso)

Paso 2: SolidWorks

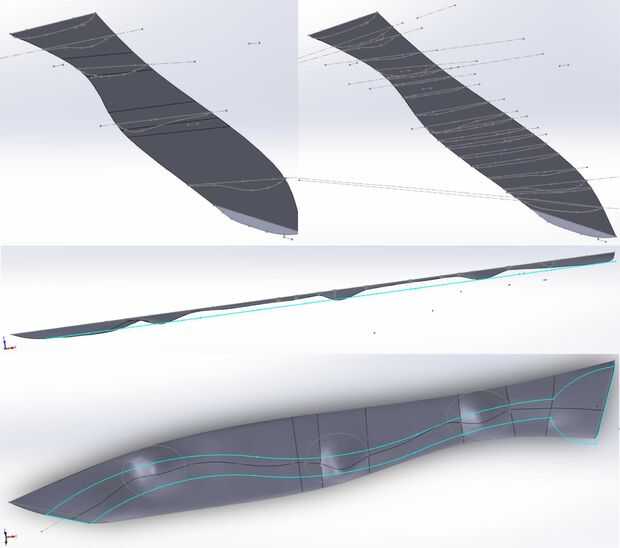

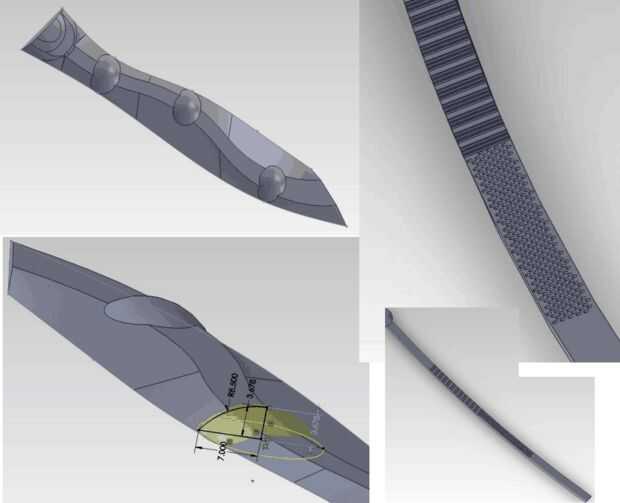

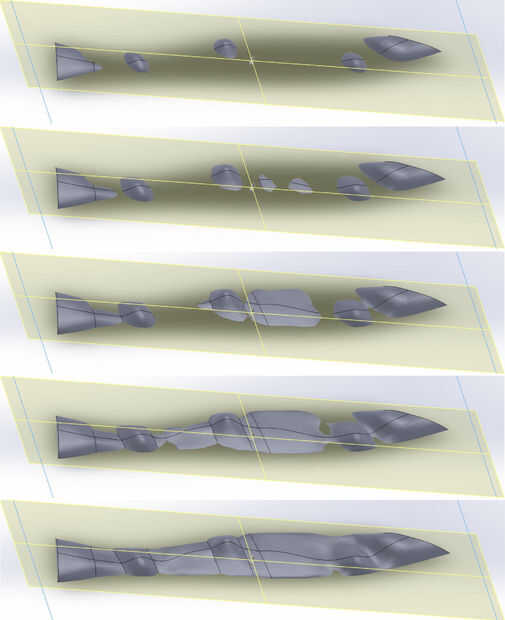

En SolidWorks, hemos diseñado modelos de lo mejor pudo de lo que recibimos. Tomé capturas de pantalla de nuestros dibujos con énfasis en secciones que pensé que podría causar problemas y enviado al Departamento de civil para su revisión. Ellos respondieron, que tenía varias reuniones entonces terminado los modelos. Algunos de los primeros dibujos se muestran en las fotos

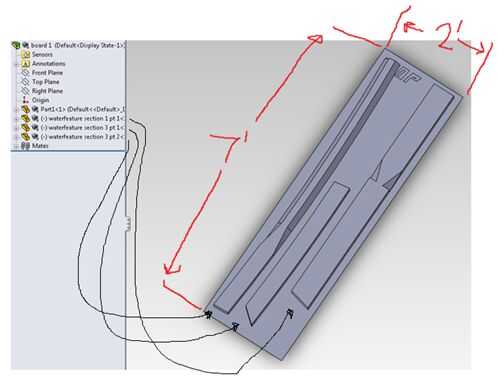

Después se dibujan los modelos tuve varios modelos que fueron 20 pies de largo. El problema era que la máquina CNC de ShopBot era sólo de 7 pies de largo. Tuve que cortar los modelos y que encajen en el área de corte de la máquina, hacerlo había picado los moldes en secciones más pequeñas e importados en una gran Asamblea. Esto causó un pequeño problema al exportar como una sola. ShopBot que fue arreglado por volver a guardar como una sola pieza antes de exportar el archivo STL. Descubrí que hacia el final del proyecto que también podría fijarse en el. Configuración de STL.
