Paso 6: Conducto de caramelo
El pensamiento
He intentado diferentes maneras de obtener caramelo (Halloween tamaño M & Ms, Snickers, alegría de la almendra, Twix, KitKat, Nestle Crunch, MilkyWay y taza de Reece comprado en Costco) en la cinta. El objetivo era llegar desde un cauldren en la cinta. La técnica de "garra" era demasiado cara. Un sistema de tipo de ascensor que parecía forjado con temas. Cualquier tipo de sistema de tipo de embudo siempre tapado. Un sistema de tipo de agitación (donde una barra de desplazamiento o paleta gira dentro de un cubo de caramelo fuera de un agujero de agitación) era machacar hasta el caramelo. Lo mismo habría sucedido con cualquier tipo de tornillo de Arquímedes. He intentado crear un tipo de cable tornillo de Archimedes (como en una máquina expendedora) pero no pudimos conseguir los ángulos derecho y candy no estaba constantemente en movimiento.

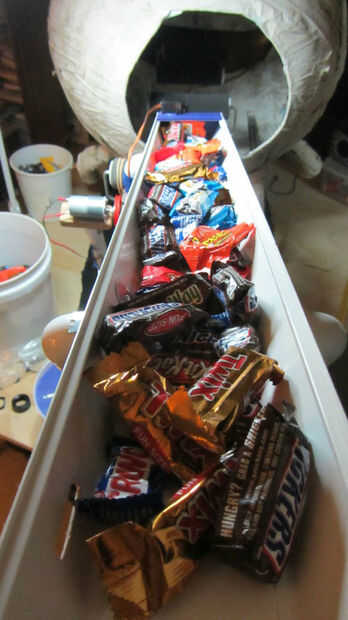

Finalmente colocó sobre el uso de un simple canal de plástico como un canal inclinado del caramelo. El dulce se coloca dentro del conducto. Una aleta en la parte delantera de la tolva se abre por un pequeño periodo de tiempo. Candy se desliza hacia fuera en la correa y se entrega al niño. El sistema de conducto es realmente barato en comparación con las otras ideas. No sé a ciencia cierta lo que el tipo de caramelo exacta y tamaño será hasta unos días antes del evento. He tratado de construir en la capacidad de variar el comportamiento del sistema (pendiente y anchura de la tolva, la duración de la abertura de la aleta) en caso de que el caramelo es un poco más grande o más pequeño de lo previsto.
Hay algunas desventajas al uso de este canal. El canal no mantenga mucho caramelo. Alguien (yo) tiene que llenar continuamente. Ciertos dulces como M & Ms (debido a sus bordes), no pueden utilizarse con el canal inclinado porque fácil detienen el flujo.

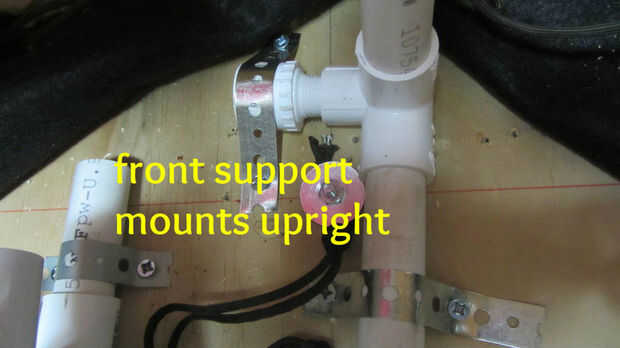

Soporte frontal
Crear un marco rectangular de PVC montada perpendicular a la plataforma y de 1" por encima de la cinta transportadora. Cómo más adelante la parte delantera de la manga del PVC marco de la depende de la pendiente. Para la estabilidad, en la parte inferior del rectángulo utilizar codos de 90 grados con salidas laterales y 3/4" a 1/2" reductores conectados a las salidas. Con correa de colgar, montar un reductor y la parte inferior la barra transversal.

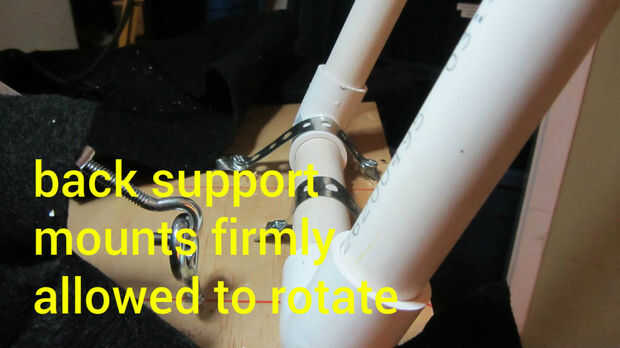

Respaldo
Crear un marco rectangular de PVC que está instalado en la plataforma en la parte de atrás es lo suficientemente alto para crear un ángulo obtuso donde puede mover el caramelo 12" en cerca de 1.5 segundos. Monte por el apoyo.
El canal de montaje

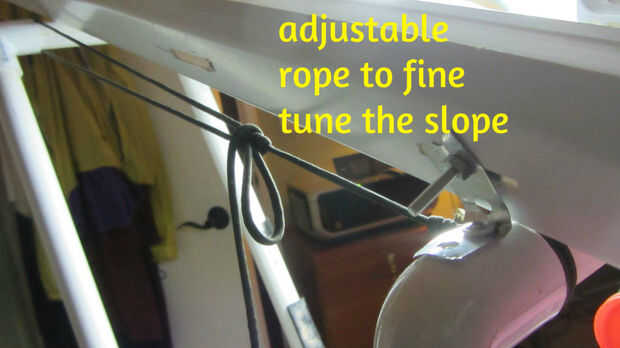

Con la canaleta en los soportes, mover el respaldo hacia adelante o hacia atrás para encontrar ese ángulo perfecto donde candy desliza suavemente el momento uno se coloca en el canal. Bloquear la posición de los soportes atando una cuerda desde la parte delantera a la parte posterior para que el respaldo se mantiene estable.

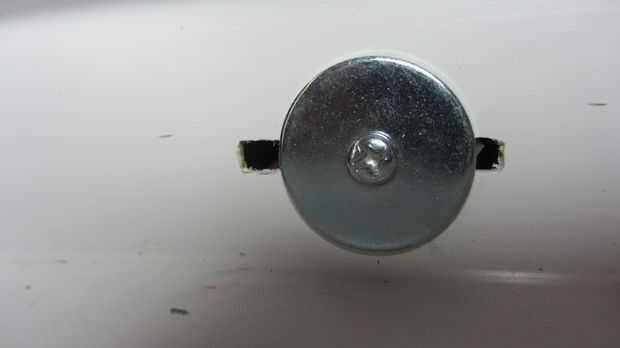

Corte una pequeña longitud de correa colgante para crear un soporte en L. Posición frente al soporte y empujado lavado contra el exterior de la cuneta. Marque el agujero de montaje en el lado de la cuneta. Usando el punto de marca como guía, corte una sección rectangular para que el canal puede ser movido hacia delante o hacia atrás un poco. Atornillar el soporte en L en el soporte. Utilice una tuerca y el perno con una arandela para sujetar el canal en el soporte.
Hacer lo mismo para el respaldo, pero montar en el lado opuesto del canal.
La aleta

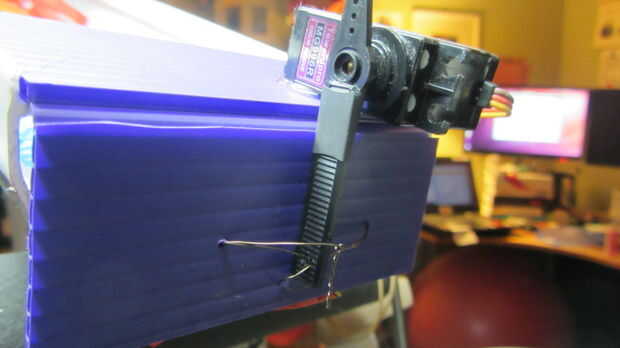

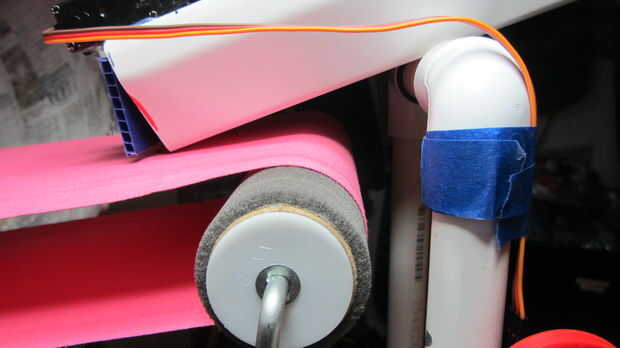

Cortar un trozo rectangular de Cororplast (o tablero de la espuma) donde el ancho es el ancho del canal y la altura es 4". Marcar una línea horizontal de 1 3/4" del extremo. Corte solamente hasta la mitad en el material para crear una aleta. Con la tapa de la canaleta y cerrado, no debe tocar el cinturón. Colocar un servo en la aleta que su brazo puede abrir y cerrar la tapa. Utilice alambre o cinta en el brazo del servo para que pueda abrir la puerta. Extienda el brazo del servo si es necesario.
Ajustar el flujo
El flujo puede ajustarse de tres formas. Una combinación de ellos puede ser necesaria basado en el tipo y tamaño del caramelo.
- Anchura de tolva El canal es de 4" de ancho. Para algunos dulces, como tamaño de bocado Twix KitKat, 4" es una buena anchura. Sin embargo, si el dulce es más pequeño, fluye demasiado hacia fuera. Sigue disminuyendo la pendiente a veces vuelca demasiado caramelo. Reducir el ancho de la rampa reduce cuánto azúcar se vuelca hacia fuera. La forma más sencilla de reducir el ancho de la rampa es llenar la tolva con algo la longitud de la manga, como una longitud de 3/4" o 1/2" PVC.
- Pendiente de rampa La pendiente tendrá que ajustarse al tipo de caramelo que está fluyendo. El canal de plástico es bastante resbaladizo pero la pendiente debe ser tal que el caramelo puede iniciar movimiento propio y no se detiene hasta que llega al final.
- Velocidad de la aleta El trimpot ajustará cómo rápidamente la tapa abre y cierra. Una vez más, dependiendo del tamaño de los dulces y la pendiente del conducto, la velocidad de la aleta puede necesitar aumentarse sólo unos dulces de la gota en el cinturón.
