Paso 1: Modelado de relieve

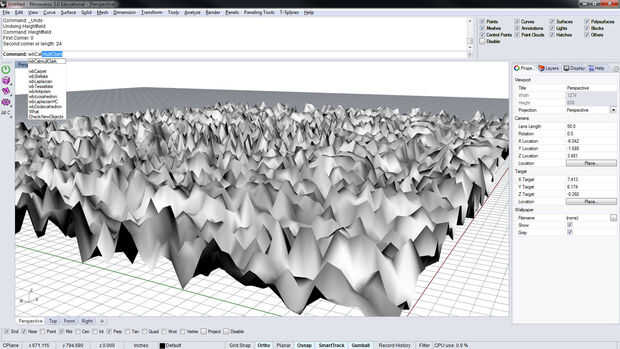

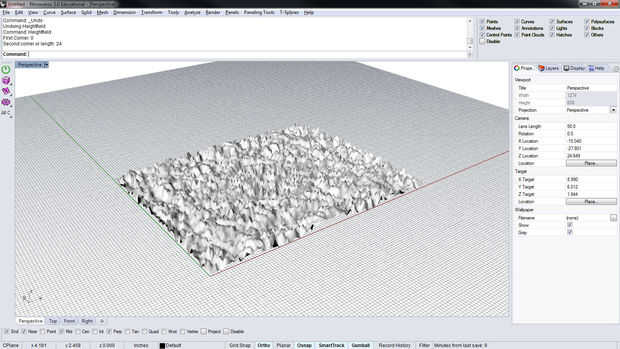

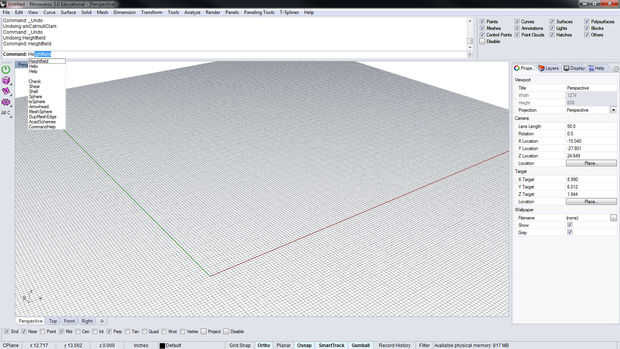

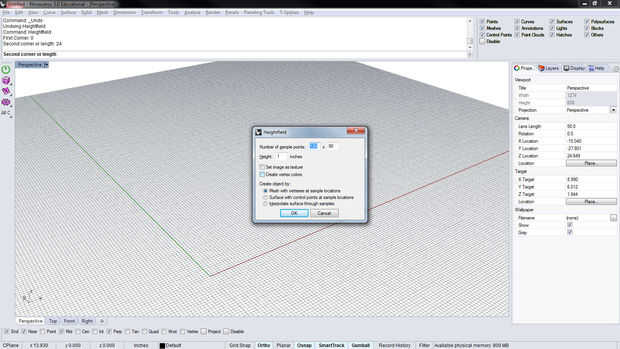

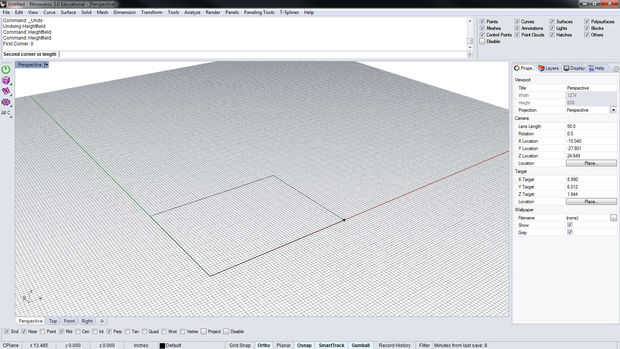

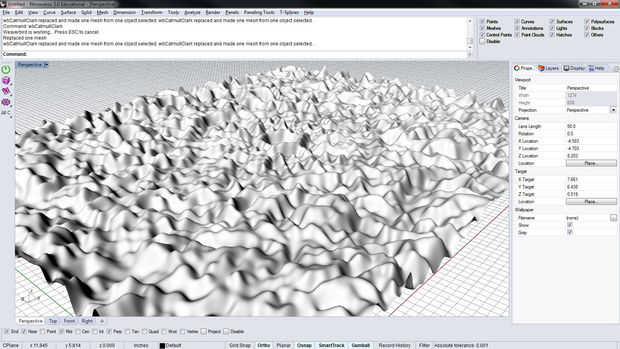

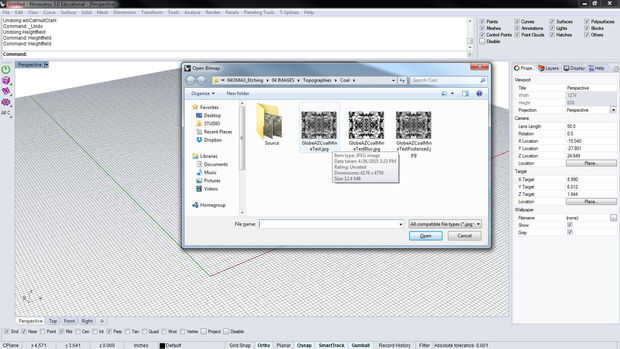

Hay muchas maneras de ir sobre modelado de un relieve, pero cubriré mi método preferido aquí utilizando Rhino. En primer lugar, ejecute el comando Heightfield . Heightfield utilizará una imagen de entrada de escala de grises a unidad de la creación de la relevación en los colores luz definir altos puntos y negros definen mínimos. Seleccione la imagen que desea generar el alivio. A continuación, establecer su origen. Se le pedirá que introduzca la longitud del heightfield. Establecer la longitud de su relieve deseado. Entonces usted necesitará definir el número de puntos de muestra, profundidad total y la geometría deseada. Los puntos de la muestra definirán cómo la superficie de salida se ajusta a los colores de la imagen. Experimentar con esta configuración hasta que encuentre algo que logra una resolución que satisfaga sus necesidades. Prefiero una malla con vértices en los puntos de muestra de salida como este le permitirá crear un índice bastante alto sin bogging hacia abajo de la computadora. Usted conseguirá una malla irregular al principio, pero esta malla puede alisar usando el libre WeaverBird plug-in con el comando wbCatmullClark - un algoritmo de subdivisión de la malla. Puede repetir este comando en la malla hasta lograr el nivel de suavidad que usted desea. Se necesita exportar esta malla y ponerla en el software CAM de elección en orden a la trayectoria del modelo.
Alternativamente, puede crear su ayuda directamente en algún software de CAM. ArtCAM tiene esta capacidad y si usted planea trabajar con alivio a menudo, podría tener sentido para explorar esto. Puede utilizar imágenes en escala de grises como se indicó anteriormente, o importar otros modelos 3d y ArtCAM les convertirá en relieves que pueden ser algo de un dolor para modelar directamente si trabaja a menudo en re
