Paso 3: Hacer la banda de Racing

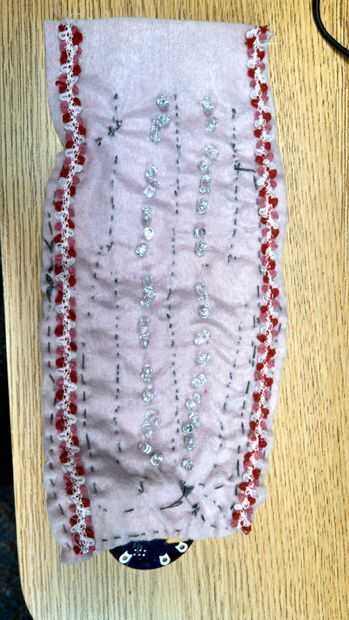

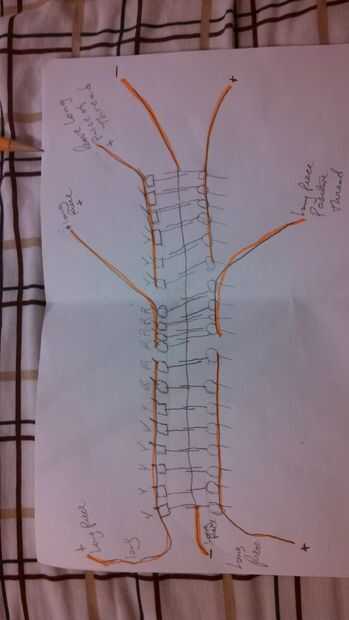

1. dibujar el diagrama de circuito! Asegúrese de que todos los lados positivos de los LEDs están conectados sólo uno al otro y los lados negativos de los LEDs están conectados entre sí; en otras palabras, los LEDs están en paralelo. El lado negativo de lo LED es el lado que es más corto y el LED es más plano en ese lado. (http://www.glanlighting.com/en/xw_view355.html) ver imagen 1

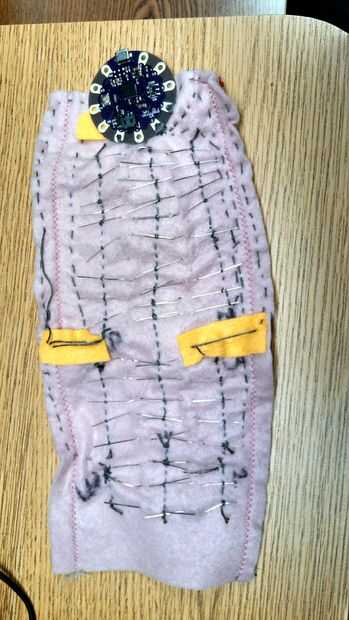

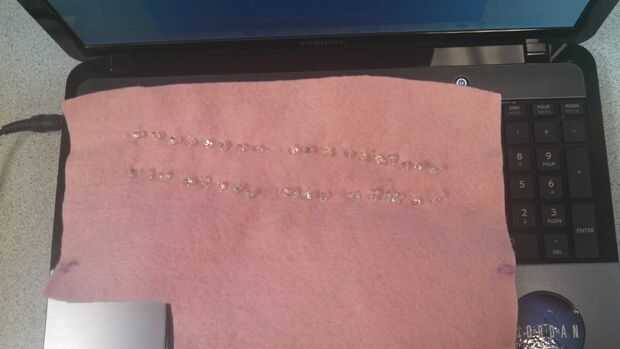

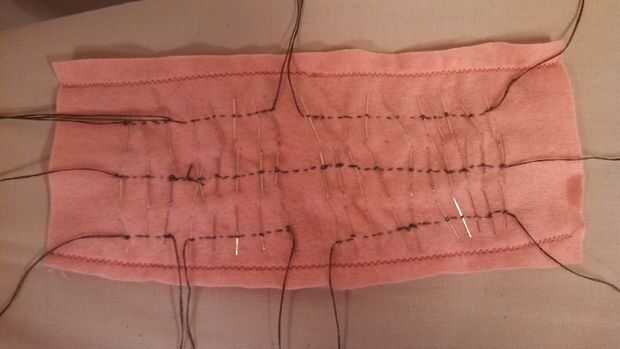

2. para obtener las luces para hacer un patrón y verse bien, mezclan los LEDs rojo y amarillo en la misma línea y quería que parpadean las luces de color en diferentes momentos. Por esta razón en el esquema ves que algunas de las luces están desconectados de la otra línea de luces. Es importante asegurarse que los cables o en nuestro caso el hilo conductor no cruzar. Cuando nuestros hilos se superponen pondríamos fieltro entre las roscas que los hilos no tocarse. (es el amarillo en la imagen) Cada línea de negativos está conectado a la patilla negativa en el LilyPad y el lado positivo de los LEDs amarillos se conecta al A3 y el lado positivo de los LEDs rojos es conectado a A4 en el LilyPad. véase el cuadro arriba 2,3,4,5

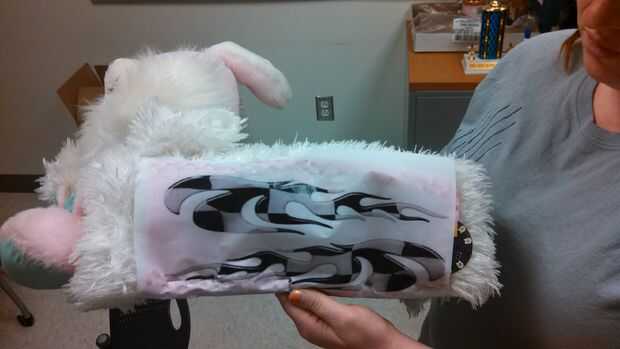

3. impreso un patrón de rayas de carreras en un papel y luego poner el aceite de colina en el papel para que sea transparente como el. Luego ponemos las luces en el lado de la caja y las rayas de carreras encima de las luces. Ver Figura 6.7 arriba
