Paso 8: Apéndice 1: Cómo prototipo de hoja de plástico (tan fácil como puntuación n ' Snap)
Las primeras (de 5) videotutoriales en trabajar con la hoja de plástico, muestra cómo utilizar esta puntuación n ' Snap técnica - ideal para hacer modelos rápidos de la exploración siguiente para esta herramienta. La usé para entender lo siguiente;
- Cómo cortar la parte Vertical de la tarjeta (es decir, a través de los corrugaciones)...
- ¿Cómo cortar la parte Horizontal de la cartulina (es decir, debajo de los corrugaciones - retirar el filete de la tarjeta)?

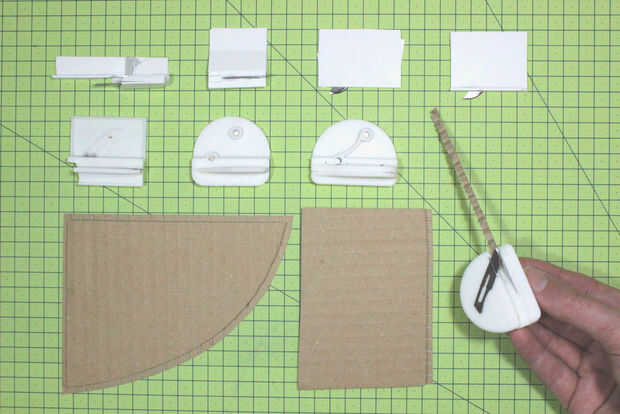

Modelos exploratorios:

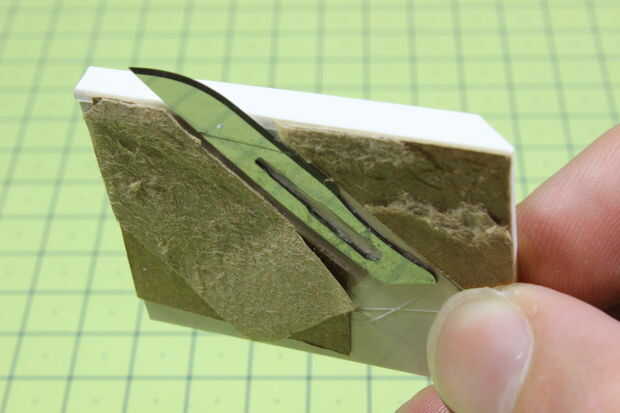

1. en primer lugar traté de 'push' a través de la tarjeta, pero esto parecía demasiado peligroso.

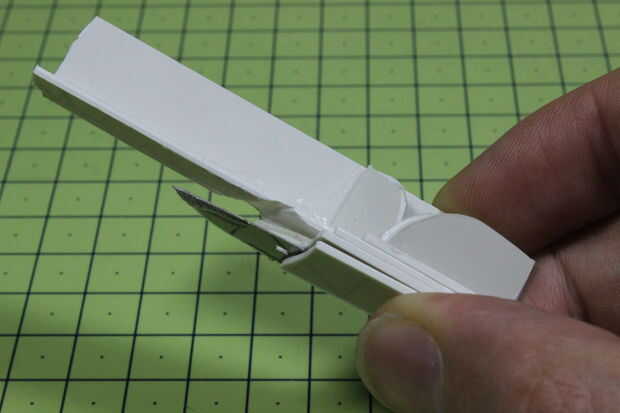

2. fui a un movimiento de arrastre. Esto funcionaba mejor y también era más segura.

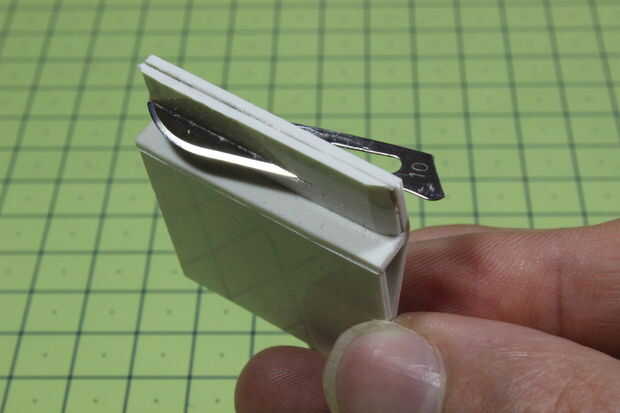

3. entonces miré en el corte inferior (Horizontal) y trató de utilizar la tarjeta como un desvío - pero esto era demasiado grueso y alto.

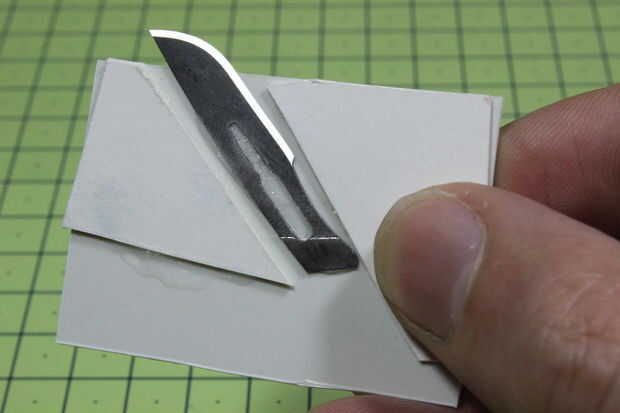

4... .so utilicé la tarjeta sí mismo para actuar como el desplazamiento adecuado. Funcionó bien.
Feliz con estos modelos, que necesitaba combinar en un modelo. Tiempo para CAD...
