Paso 9: Anexo 2: refinamiento de modelos CAD

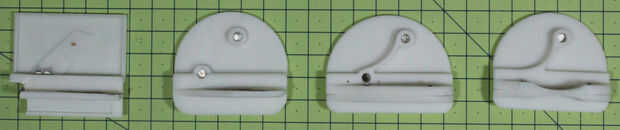

Mudanza en CAD (SolidWorks), he creado los siguientes modelos:
1. un modelo de 'bloque', no tomando más de 10 minutos para hacer, pero me permitió imprimir y comprobar las dimensiones que yo había deducido de los modelos' sketch' de lámina de plástico, antes.

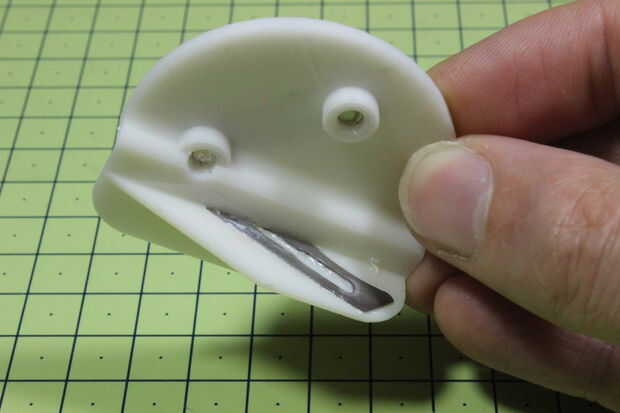

2. un modelo más minimal, ergonómico - redondeando piezas. Tenga en cuenta, se trata todavía de una parte y las cuchillas estén pegados.

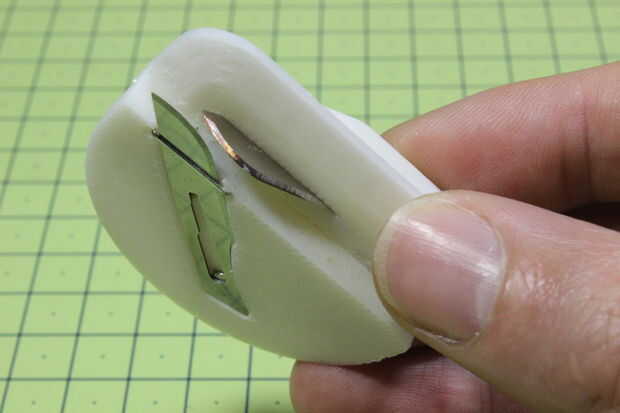

3. un modelo funcional - haciendo la 'pinza' para las palas, lo que les permite ser cambiado una vez embotado.

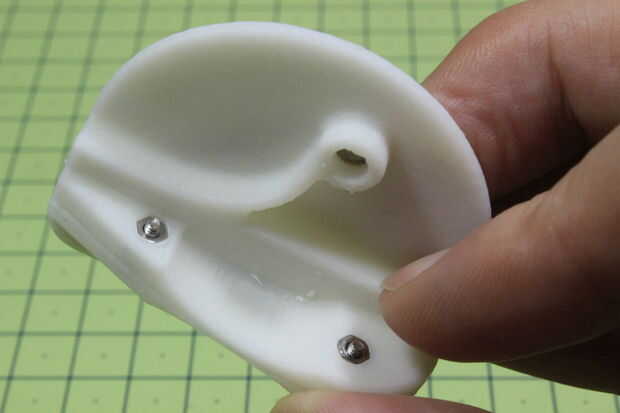

4. aunque cada vez refinar la posición de la hoja, este modelo final fue el costo abajo, donde me di cuenta de podría hacer sin uno de los imanes.

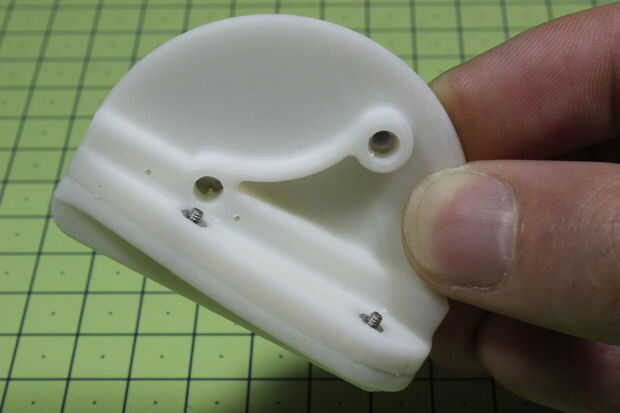

5. muestra la grapa, que por suerte la hoja, mientras que el desplazamiento derecha para cortar la tarjeta.
Lo siguiente he probado en diferentes materiales...
