Paso 2: Notas sobre CAD, edición e impresión...
Puede omitir esto si desea imprimir y tener a todas las partes enumeran y están listos para ir.
Consejos sobre CAD y edición:

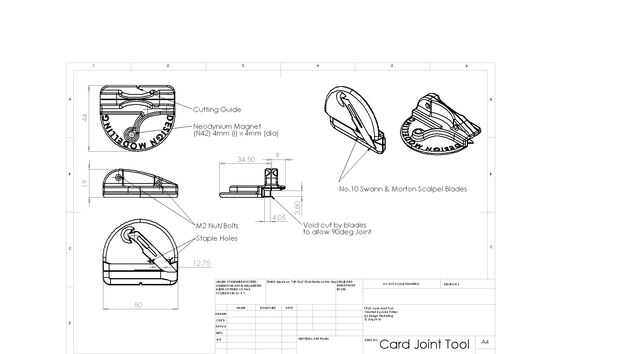

Si desea modificar el CAD - esto fue modelado en SolidWorks (sí, una copia de fiar). El video da una vista previa del modo y cómo estaba montado. Confieso, un poco más 'amateur' que he modelado las dos partes en un archivo y luego simplemente oculta el otro, pero pensé que esto daría una idea útil en edición y si tiene menos experiencia, va a ser más fácil trabajar con, y si eres Pro, no sudas - sólo perdonar a mi vaquero-CAD!
A decir verdad, incluso cuando se trabaja en proyectos profesionales, a menudo uno remodela CAD muy complejo otra vez desde cero, como lo ha hecho habrá acumulado ineficiencias como evoluciona el diseño. Allí es un equilibrio entre Cuándo ser rápido/creativo (justificación de diseñadores) y cuando ser impecable cuando herramientas (comprensible necesidad de ingenieros). Decidir qué estándar se necesita CAD ser... tal vez revisa el excelente CAD Junkie consejos para.

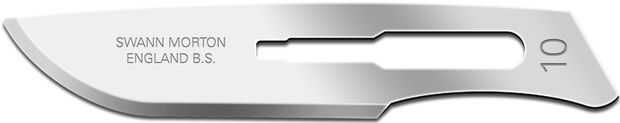

Consejo: Usted verá que he incluido el CAD para la cuchilla Nº 10, y yo mismo modelado como no parece estar en GrabCAD o similar. Pensé que mostraría esto para aquellos interesados en CAD y también aquellos que quieran probar diversas láminas, así que esto es un gran video sobre cómo trabajar desde un boceto o imagen y Consíguelo en CAD.
CONSEJOS SOBRE LA IMPRESIÓN:
Esto imprimí en una! Además, la impresora 3D. He usado ABS, con una resolución de 0. 15 mm/capa, impreso en calidad 'Normal'. Creo que se requiere de 8g de ABS, así que sobre 35p en materiales. Tomó sobre 40 minutos.
La máquina de cortar por arriba! parece ser especialmente bueno y bien revisaron, pero no estoy seguro cómo su de se estructura en una máquina diferente, así que revisa los comentarios.

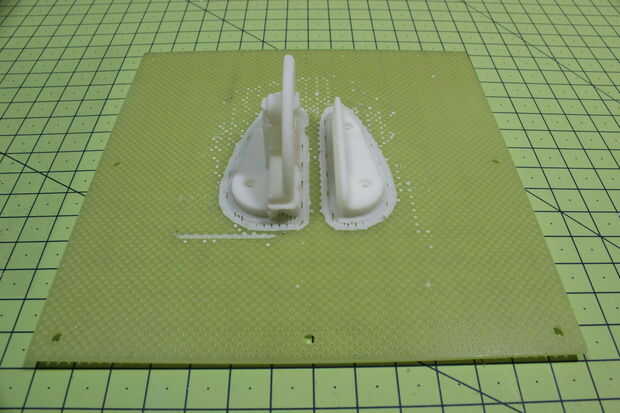

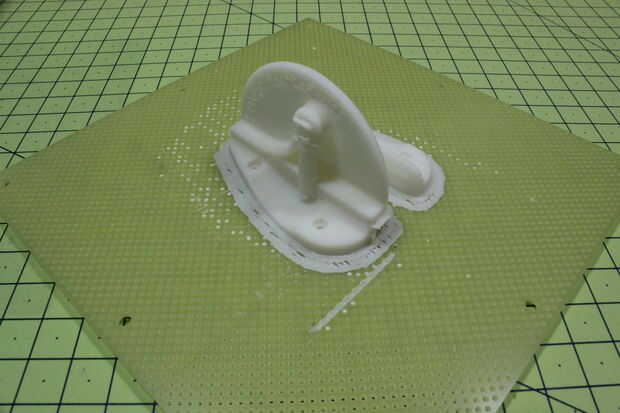

Sin embargo, lo importante para apreciar es que edificio 'plana' para mí tuvo más material (como una 'balsa' más grande), por lo tanto lo hice (como se muestra) - 'vertical'. Esto también significa que cosas como los delicados orificios para los tornillos de construir en perfil, en lugar de capas. Esto puede ser obvio/discutible para usted leyendo esto, pero espero que sea útil en cualquier caso. Una vez más, grandes artículos sobre hacer: para este tipo de detalle, si tenéis curiosidad.
De todos modos - nuevo proyecto principal...
