Paso 8: Trabajando y haciendo del circuito:
Funcionamiento de la lámpara:

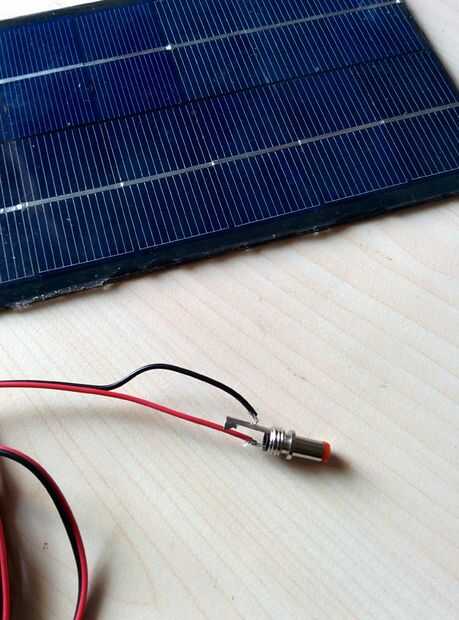

Energía del panel solar o adaptador de la c.c. viene a través de la toma de CC.

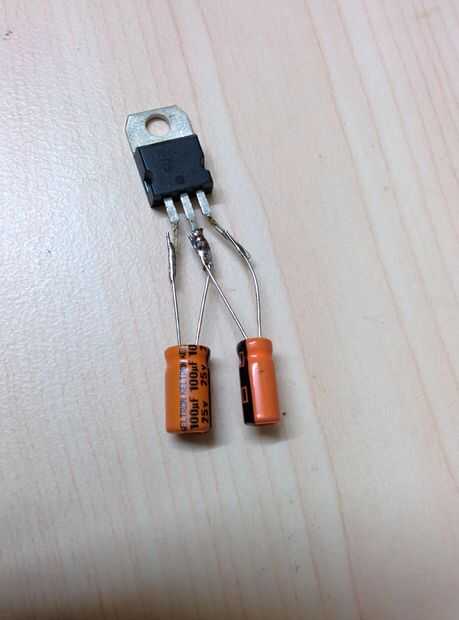

Condensador C1 y C2 se utilizan para filtrar cualquier picos de voltaje no deseados.
Energía del panel solar o adaptador de mayo más de 5V. Pero el Banco de la energía 5V dc.

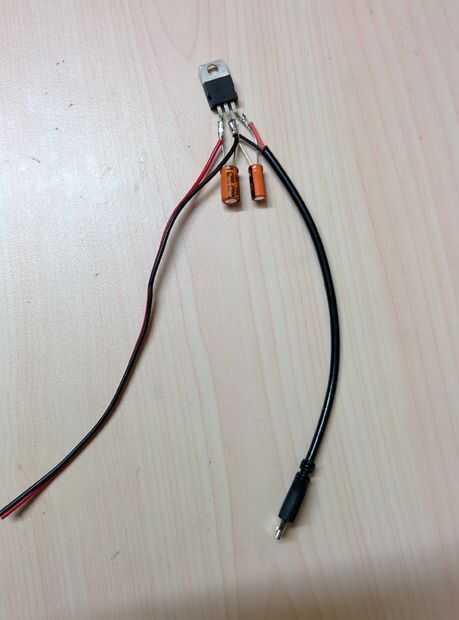

Por lo que se utiliza un regulador de voltaje (LM7805) que da salida de 5V constante independientemente del voltaje de entrada.
Banco de potencia ha salida de 5V y 1A. Pero el LED de alta potencia funcionan en unos 3.8v. Así que utilicé un diodo para caer el voltaje de 5V a 4.2V alrededor. También puede utilizar una resistencia en lugar de diodos. A este voltaje LED puede operar con seguridad.

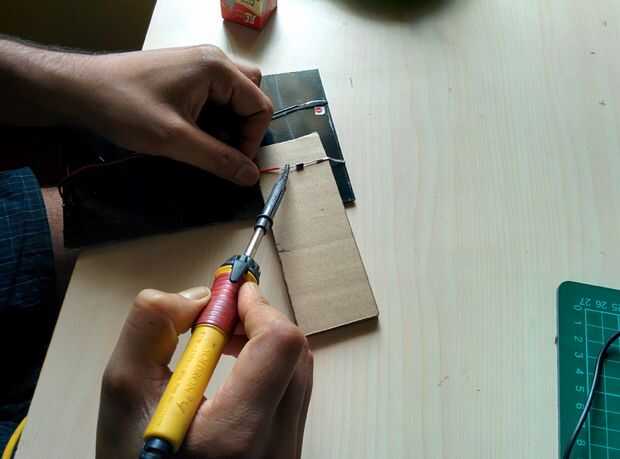

Un diodo D2 se utiliza en la salida del panel solar para evitar el flujo de potencia inversa durante la noche.
Hacer el circuito:
Cortar el cable de usb en dos partes (un puerto USB y otro puerto microUSB)

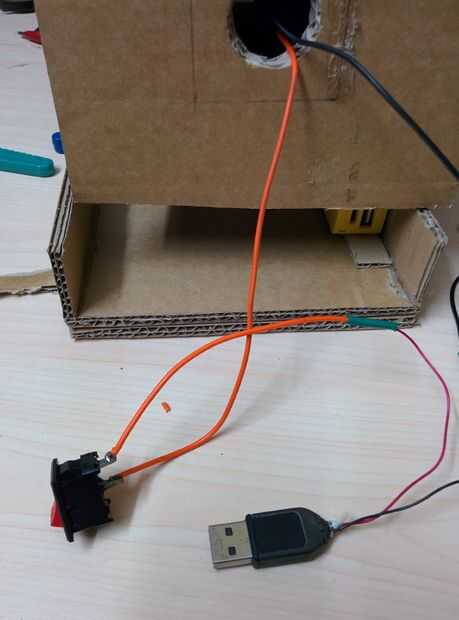

El puerto USB se utiliza para la salida de banco de potencia y micoUSB puerto es de entrada.

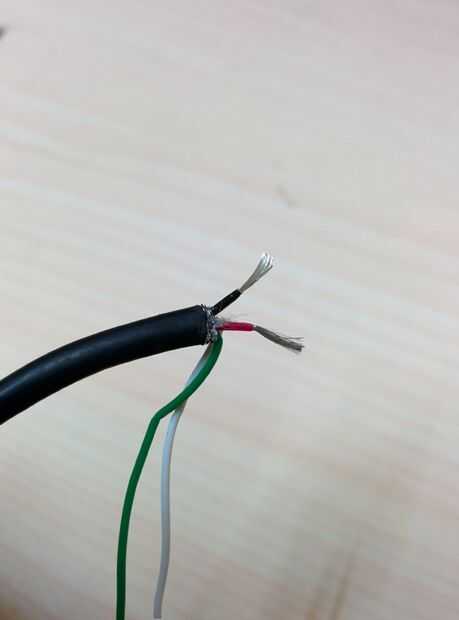

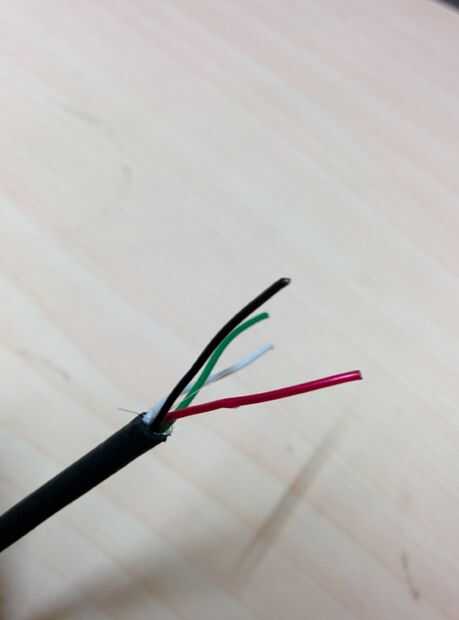

Cable USB tiene 4 cables (rojo, negros, blancos y verdes) el rojo es 5V y el negro es GND. verde y cables blancos se utilizan para la transferencia de datos. Como necesitamos poder único tan rojo y negro son útiles para nosotros. Recortar el alambre verde y blanco no deseado hacia fuera.

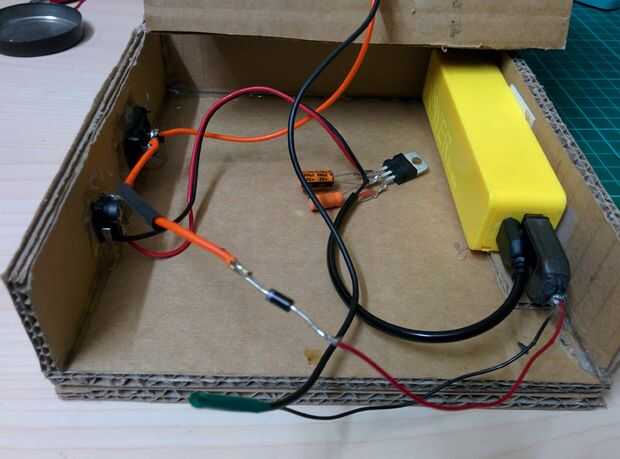

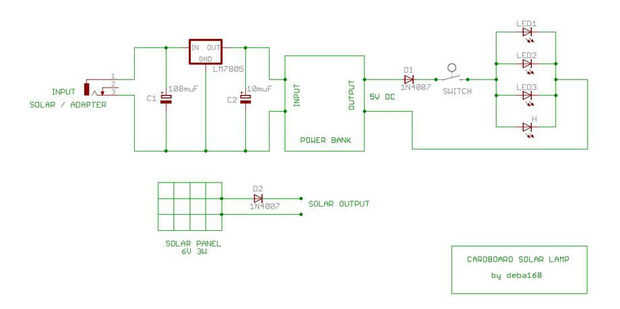

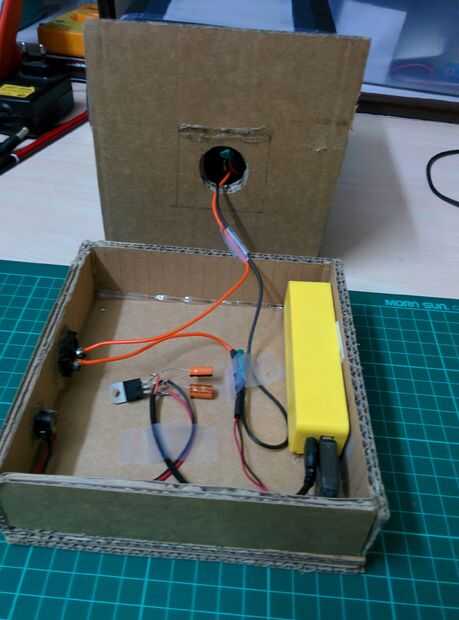

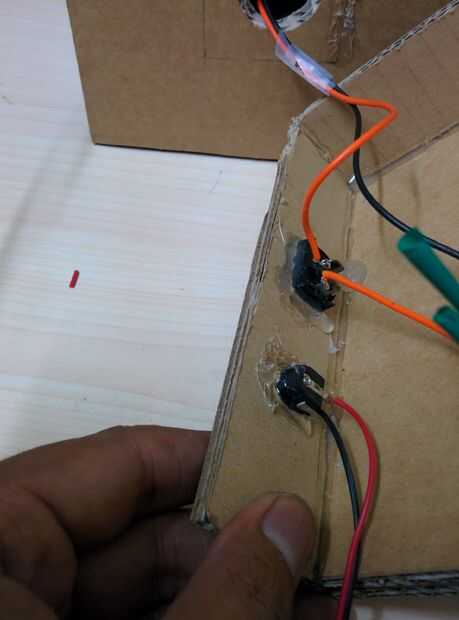

Conecte todo según esquemas. Siguen las fotos arriba para una mejor comprensión.
CÁLCULO DE LA ENERGÍA:
Batería y LED:
En mi lámpara 4 LED de 1W se utilizan.
Por lo que la potencia total consumida = 4 x 1 = 4W
El Banco de potencia tiene una batería de ión de litio de capacidad 2600mAH y 3.7V
Así la energía capacidad Banco = 2600mAH x 3.7V = 2.6AH x3.7 = 9.62 vatios hora
Cuando el Banco de energía totalmente cargada puede dar 9. 62Wh.
Mediante el uso de esta batería de la lámpara puede funcionar para 9.62/4 = 2.405 horas
Así aproximadamente la lámpara puede funcionar durante 2 horas.
Panel solar:
El panel solar es de 3 vatios.
Pero recuerde que el panel solar producirá 3W en luz solar óptima. Como la luz del sol no es uniforme durante todo el día podemos asumir que dará el 80% de la potencia nominal.
Por lo que la salida de energía del panel solar = 3x0.8 = 2,4 vatios
Capacidad de la batería es 9,2 vatios por hora
Tiempo requerido para cargar la batería = 9.2/2.4 = 3,83 horas (aproximadamente 4 horas)
Así que está claro que el panel solar puede cargar la batería completamente en una luz de día.
Gracias por leer mi instructables
Si encuentras algún error por favor comenta.
Área de mejoras y sugerencias siempre son welcome.comments lo.
