Paso 5: El indicador de carga de
Cargar completamente una batería puede tomar de 2 a 4 horas dependiendo de la velocidad de carga (que recomiendo para tener entre 0,5 y 0,7 C). Cuando la corriente que fluye en la batería es inferior a 3-10% de la capacidad nominal, la batería está 100% cargada, y el circuito de arriba es lo que nos dirá cuando esto sucede.

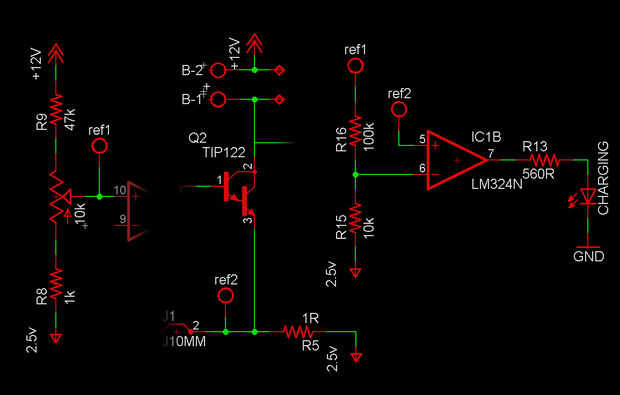

El cuarto op-amp (IC1b) se utiliza como comparador; en la entrada de no inversión, tarda el voltaje en la resistencia de sentido (sobre los 2.5v carril) que caerá durante la etapa de carga constante de tensión o saturación y lo compara con una fracción de la tensión por el potenciómetro.
R15 y divisor de voltaje 16 salidas un 9% de la tensión de ajuste y alimenta la referencia a la inversión del imput de lo op-amp.
Cuando el voltaje en el resistor de sentido (que es lo mismo que la corriente que fluye a través de la batería) cae por debajo de la referencia por el divisor, la tensión in - es mayor que uno en +, por lo que la salida del op-amp cae a la tierra y se apaga el LED.
Con esta configuración, el LED está encendido durante la carga y apagado cuando la batería está completamente cargada. Si quieres que encienda cuando haya finalizado la carga, simplemente intercambiar los pines de entrada del op-amp.
