Paso 2: La fuente de alimentación

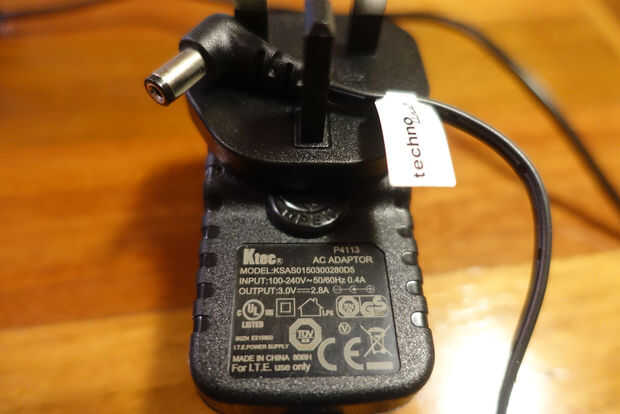

El BL700 se suministra con una fuente de alimentación de red CA valoradas 3V 2.8a es una fuente inusual amperaje (alta) a un bajo voltaje. Como quisiera cargar las baterías de una fuente de 12VDC solar/batería que necesitaba para encontrar una alternativa conveniente sustituyen la alimentación.
Nota: La fuente de alimentación es terminada con un conector de estilo 'Bala' de 2,1 mm (ver foto)
Tuve un fuente poder de mentira alrededor de la cual había comprado en e-bay y decidió utilizarlo. Sin embargo, está cerca de la salida clasificada (3A), así que usted puede elegir algo con un poco de más capacidad (amperaje). Otra consideración es que el requisito de corriente máxima se pedirá cuando 4 baterías en el cargador y cargan a la velocidad más alta cada (700mA cada). Generalmente yo se cargar a 200mA o posiblemente a 500mA como prefiero alargar la vida de las células por tratarlos bien para que esta fuente de alimentación debe ser adecuada.

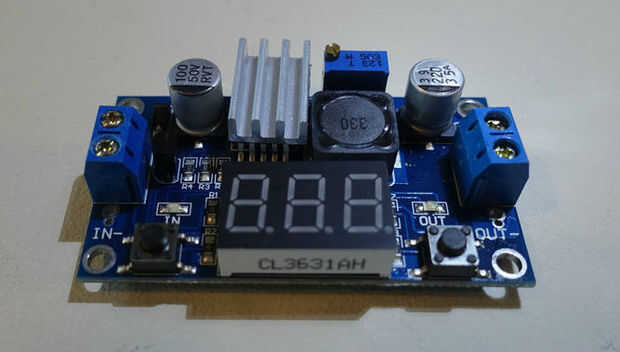

Nota: he añadido un pequeño disipador de calor para el chip LM2896. Al parecer esto permite hasta 3A operación.
Revisé una hoja de datos típica para el 2596 de LM y la eficacia de ~12.5V 3.0V es cerca de 74% tan bastante baja pero no irrazonable dada la relación de 'cobertura' de la entrada a la tensión de salida
enlace de e-bay para LM2596 alimentación
una fuente de alimentación de mayor capacidad (mayor) quizás quiera considerar (no he comprado o utilizado así uno no puede comentar sobre su desempeño)
fuente de alimentación alternativa de e-bay
He utilizado la fuente de alimentación en la foto superior durante unos meses ahora con sin problemas - hace bastante caliente aunque cuando he probado con 4 pilas AA en el 700mA ajuste!
Si los enlaces anteriores se convierten en malos, trate de buscar web "LM2596 suministro de energía" hay un montón de opciones y estas fuentes de alimentación son de gran valor.
