Carga un iPod Shuffle (G2) con un banco de potencia USB (2 / 3 paso)

Paso 2: soldadura

Nos conectando clavijas jack de audio 1, 2 y 4 a VCC y el pin 3 a GND. Esto forzará el iPod para cargar. Después de cada uno de los siguientes pasos de soldaduras, asegúrese de comprobar las conexiones con un multímetro.
  1. Familiarícese con las conexiones de pasador con un multímetro.
  2. Tira de la funda del cable USB, cortar el cable rojo VCC por lo que es ligeramente más corto que el cable de tierra negro, luego tira de los dos. Nota: sólo una sección corta del cable negro de la tira, Esto minimizará la posibilidad de que cortocircuitos al soldar.
  3. Inserte termo retráctil y la camisa de jack en el extremo del cable. ¡ No olvides este paso!

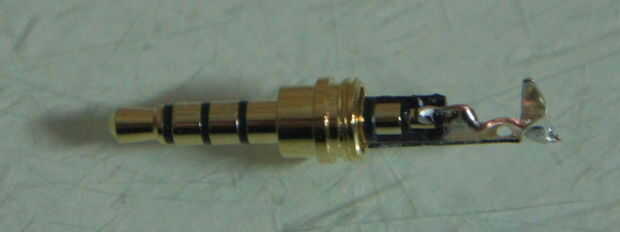

  4. Soldar los pines 1, 2 y 4 con una longitud corta de cable (preferiblemente de núcleo sólido).
  5. GND (negro) a la clavija 3 de la soldadura. Tenga cuidado de no obtener la soldadura entre esto y la conexión adyacente.
  6. VCC (rojo) al pin 4, es decir, la gran broca metal de la soldadura.
  7. Compruebe que el cable funciona enchufándolo en el Banco de potencia y el iPod.
  8. Atornille la manga de gato.
  9. Cubrir los cables expuestos usando su termoencogibles previamente insertada, o usando cinta aislante. Nota: si no tienes una pistola de calor, solo frota tu soldador termoencogibles para hacer encoger.
