Cargador de batería 24V simple

característica del cargador
1. puede entregar una corriente de carga hasta 20A (alegando 50A es factible cuando se diseña correctamente)
2. automáticamente se apaga cuando carga completamente cargado se alcanza la tensión (protege la batería contra sobrecarga)
3. simple y mínima

Lista de piezas:
R1 - 20 kilo ohmios 1/4W
R2 - ver carga actuales vs R2 abovefor más información
R3 - 2 kilo ohmios 1/4W
R4 - 10 kilo ohmios 1/4W
R5 - 2 kilo ohmios 1/4W
Q1, Q2 - 2N2907, CS9012, 2N4403 o similar transistor PNP
Q3 - 2N2222, CS9013, 2N5551 o transistor de NPN similar
Q4 - FQP27P06 o cualquier Mosfet de canal P con mayor capacidad de
DZ - 1N4750A o cualquier diodo de zener 27V
DC - 30VDC, 20A max AC-DC convertidor o fuente de alimentación

Carga actuales vs R2
1 amp - 0,7 ohmios nominal 1 vatio
5 amperios - 0,14 ohmios nominal 5 vatios
10 amperios - 0,07 ohms nominal 10 Watts
15 amperios - 0,047 ohmios nominal 10 Watts
20 amperios - 0,035 ohmios nominal 15W

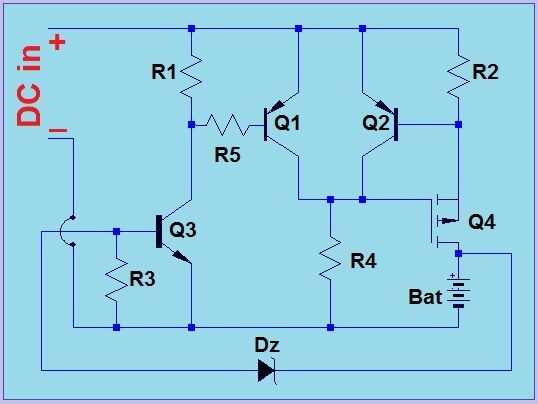

Nota: el esquema del cargador es original de http://www.simple-electronics.com/2011/10/24v-battery-charger-simple-and.html
