Cargador de batería accionado el pedal (10 / 10 paso)

Paso 10: La salida.

El diodo, que vino de un viejo televisor, es probablemente tres amperios a unos 100 voltios. Es solo un diodo de bloqueo para evitar que la batería de funcionamiento del motor. La salida de mi motor es opuesta en polaridad de los cables. Es decir, el cable rojo es negativo.

Medida que aumenta la velocidad de pedaleo, genera más energía y se hace más difícil mantener el esfuerzo. Pude generar 5 a 6 amperios a unos 13 voltios durante aproximadamente 30 minutos antes de tomar un descanso.

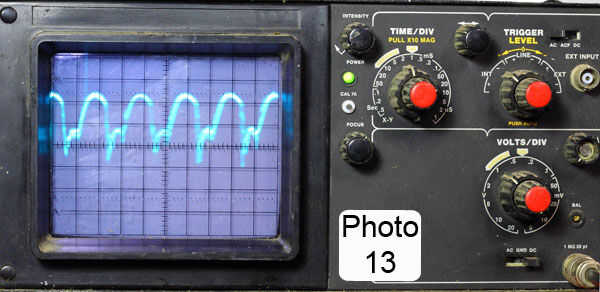

Foto 13 muestra un rastro de osciloscopio del 10% de la producción que es corriente directa pulsante. La frecuencia del pulso depende de la tasa de velocidad del eje del motor. Tienes que ajustar tus cadenas para dar la velocidad de pedaleo más cómoda por la salida que desea producir.

He añadido fotos 14 mostrar el diodo en el bloque terminal.

¿En respuesta a las preguntas: A este tipo de trabajo de bicicleta?, este tipo de trabajo motor?, esta parte o la parte funciona? La respuesta es... No sé ', sólo tienes que probarlo. No he probado otros motores porque esta Asamblea ha estado trabajando tan bien.

No hay ningún video porque no tengo la experiencia o software para hacerlos.

Este fue un proyecto evolutivo que empezó como un anuncio de una idea.... Me pidieron ampliar con un Instructable y así que aquí está. Divertirse con él.
